Juntas hinchables industriales: diseño, funcionamiento y soluciones de estanqueidad a medida

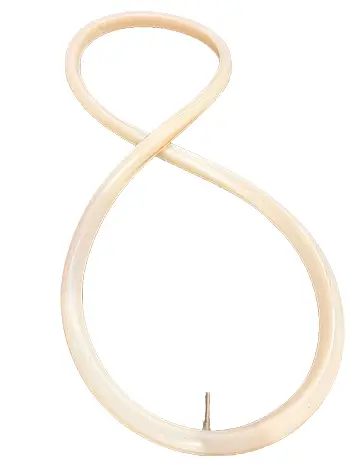

Las juntas hinchables son una solución de estanqueidad diseñada para aplicaciones en las que una junta convencional no puede mantener un cierre eficaz de forma permanente. También conocidas como juntas inflables, juntas neumáticas o sellos inflables, permiten generar el contacto de sellado únicamente cuando es necesario mediante la aplicación controlada de presión en el interior de un perfil elastomérico hueco.
Su principal ventaja es sencilla de entender: la junta puede permanecer retraída mientras el equipo se abre o se desplaza y expandirse cuando llega el momento de realizar el sellado.
Esta característica permite resolver aplicaciones industriales con separaciones variables, superficies móviles, tolerancias importantes, grandes dimensiones o ciclos frecuentes de apertura y cierre.
En Dyscar estudiamos soluciones de juntas hinchables industriales a medida partiendo de las dimensiones del alojamiento, el recorrido de expansión requerido, las condiciones de trabajo y las características del equipo.
Presión de inflado y presión de servicio: no son lo mismo
Éste es uno de los conceptos que más conviene aclarar cuando se diseña una junta neumática.La presión de inflado es la presión introducida dentro de la junta para provocar su expansión.La presión de servicio o presión diferencial pertenece al proceso que queremos sellar.Son dos variables diferentes.Que una instalación disponga, por ejemplo, de una red neumática a una determinada presión no significa que la junta deba trabajar directamente a esa presión.Cada perfil tiene unas condiciones de funcionamiento propias y debe utilizarse la presión necesaria para obtener la expansión y fuerza de contacto requeridas.Aplicar más presión no implica necesariamente obtener una mejor estanqueidad.Una sobrepresión puede aumentar innecesariamente la deformación del elastómero, elevar las tensiones internas y reducir su vida en ciclos.Por ello, el diseño debe buscar un equilibrio entre expansión, presión de contacto, geometría, material y durabilidad.
Tipos de expansión de las juntas hinchables
Uno de los primeros datos que debe definirse es hacia dónde necesitamos que se desplace la junta al presurizarla.
Existen tres configuraciones especialmente habituales.
Junta hinchable de expansión axial
En una expansión axial, el perfil aumenta principalmente su altura respecto al alojamiento. La junta avanza frontalmente hasta contactar con la segunda superficie. Es una configuración habitual en tapas, puertas, compuertas, registros, depósitos y otros sistemas donde existen dos superficies enfrentadas.
Junta hinchable de expansión radial exterior
En este diseño el perfil aumenta su diámetro hacia el exterior. Puede resultar adecuado cuando la junta está instalada sobre una geometría interior y debe ejercer presión contra la pared exterior de un alojamiento.
Junta hinchable de expansión radial interior
La deformación se produce principalmente hacia el interior. Esta configuración permite realizar el cierre alrededor de elementos como tubos, conductos, ejes o geometrías cilíndricas.

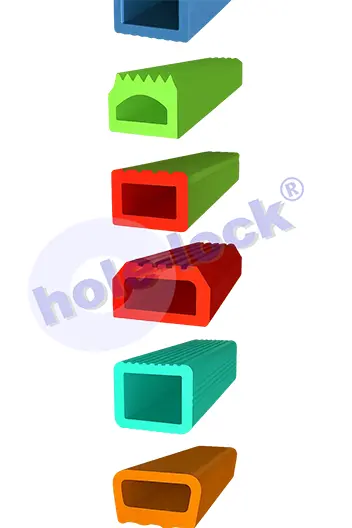

La dirección de expansión debe analizarse desde el comienzo del proyecto porque condiciona tanto la selección del perfil como el diseño de la ranura y los radios de curvatura.
Materiales para juntas hinchables industriales
El elastómero debe seleccionarse según el medio de contacto, temperatura, condiciones ambientales, requisitos mecánicos y normativa aplicable.
La silicona VMQ es uno de los materiales más utilizados debido a su elevada elasticidad y a su buena capacidad para trabajar en aplicaciones que requieren ciclos repetitivos de expansión.
Sin embargo, no todas las instalaciones presentan las mismas necesidades.
| Material | Características principales | Aplicaciones orientativas |
|---|---|---|
| Silicona VMQ | Elevada elasticidad y amplio rango térmico según formulación | Autoclaves, alimentación, farmacia, maquinaria industrial |
| EPDM | Buen comportamiento frente a agua, intemperie, vapor y numerosos medios polares | Equipos de lavado, agua, instalaciones industriales |
| NBR | Buena resistencia frente a aceites y numerosos hidrocarburos | Maquinaria con lubricantes y aceites |
| CR / Neopreno | Buen equilibrio entre propiedades mecánicas y resistencia ambiental | Aplicaciones industriales generales |
| FKM | Elevada resistencia química y térmica en numerosas aplicaciones | Industria química, combustibles, condiciones severas |
| FVMQ | Combina características de la silicona con mayor resistencia frente a determinados combustibles | Aeronáutica, automoción y aplicaciones especiales |
No obstante, esta tabla debe utilizarse únicamente como orientación. Decir que una junta es de “silicona”, “EPDM” o “FKM” no define completamente su comportamiento.
Dentro de una misma familia existen formulaciones diferentes en dureza, resistencia mecánica, resistencia al desgarro, compression set, sistema de curado y compatibilidad química.
Por eso la selección correcta debe partir siempre de las condiciones reales de servicio.
Juntas hinchables de silicona

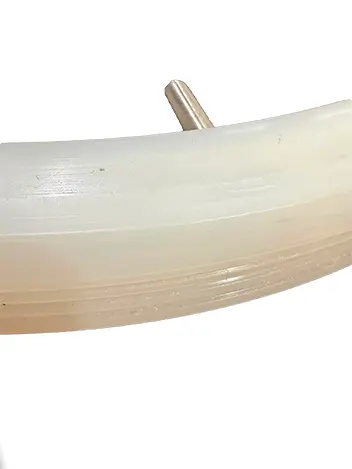

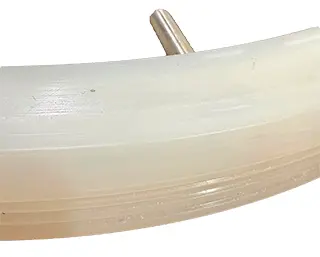

Junta Hinchable de Gran Diámetro para Alta Presión
Las juntas hinchables de silicona constituyen una de las soluciones más habituales en este tipo de estanqueidad.
La elevada capacidad de deformación del VMQ facilita el trabajo repetitivo de expansión y recuperación requerido por numerosos equipos.
Además, existen diferentes formulaciones de silicona para sectores donde deben considerarse requisitos específicos relacionados con contacto alimentario, farmacia, procesos higiénicos, fuego o determinadas normativas.
Por ello, ante una aplicación regulada no recomendamos solicitar únicamente una “junta hinchable de silicona”.
Conviene identificar desde el comienzo la normativa o certificación que debe cumplir el compuesto utilizado en el proyecto.
Aplicaciones de las juntas hinchables
La tecnología de sellado inflable puede utilizarse en sectores muy diferentes porque resuelve un problema común: conseguir estanqueidad entre elementos que necesitan separarse o desplazarse.
Autoclaves y esterilizadores
Los autoclaves son una de las aplicaciones más conocidas de las juntas hinchables.
La puerta puede abrirse con la junta retraída y, una vez posicionada, el perfil se presuriza para establecer el cierre alrededor del perímetro.
Esto permite realizar repetidamente ciclos de apertura, cierre y sellado.

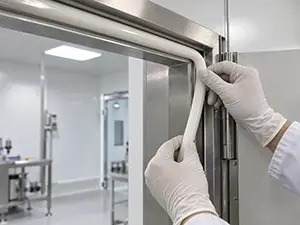

Puertas herméticas y salas blancas
En instalaciones farmacéuticas, laboratorios, biotecnología y determinados procesos industriales puede ser necesario aislar dos ambientes.
Una junta inflable puede compensar pequeñas variaciones entre puerta y marco y generar presión de contacto sobre todo el perímetro después del cierre.
Depósitos y contenedores
Las tapas de grandes dimensiones pueden resultar difíciles de cerrar mediante una junta convencional sometida a fuerte compresión.
La solución neumática permite mantener la junta relajada durante la maniobra y activar posteriormente el sellado.
Compuertas industriales
En estructuras grandes pueden aparecer tolerancias, flexiones y desviaciones mayores que en componentes mecanizados de pequeñas dimensiones.
Una junta hinchable a medida permite absorber parte de estas variaciones siempre que el recorrido necesario esté dentro de las posibilidades del perfil seleccionado.
Industria alimentaria
Equipos de procesado, mezcla, transporte o llenado pueden necesitar apertura frecuente para operación, inspección o limpieza.
En estos proyectos debe analizarse tanto la estanqueidad como la compatibilidad del elastómero con el producto y los procedimientos de limpieza empleados.
Industria farmacéutica
Las aplicaciones farmacéuticas pueden requerir materiales específicos, limpieza frecuente, control de contaminación y documentación adicional.
La junta debe seleccionarse considerando conjuntamente geometría, material y requisitos reglamentarios.
Transporte neumático y manipulación de sólidos
Los sistemas que transportan polvos, granulado y otros productos pueden utilizar sellos inflables en puntos donde existe movimiento entre componentes.
La capacidad de activar el cierre únicamente cuando es necesario facilita determinados diseños de válvulas, tolvas y equipos de proceso.
Industria aeronáutica, ferroviaria y naval
Puertas, cámaras, compartimentos, sistemas de ensayo y distintos mecanismos móviles pueden requerir una solución de estanqueidad capaz de compensar movimientos y tolerancias.
En estas aplicaciones debe prestarse especial atención a las especificaciones particulares de cada proyecto y a la documentación requerida.
El alojamiento es parte de la junta
Una de las causas de fallo más fáciles de evitar aparece cuando se selecciona correctamente la junta pero no se diseña adecuadamente su alojamiento.
La ranura debe proporcionar espacio suficiente para que el perfil permanezca protegido cuando está despresurizado y, al mismo tiempo, permitir que se expanda en la dirección prevista.
También deben evitarse aristas cortantes, rebabas y superficies capaces de deteriorar progresivamente el elastómero.
Otro parámetro crítico es el radio de curvatura.
No todos los perfiles pueden adaptarse a cualquier radio.
Forzar una sección sobre una curva demasiado cerrada puede generar arrugas, tensiones y deformaciones que afectan al comportamiento durante el inflado.
Por esta razón, cuando el equipo incorpora esquinas o radios pequeños resulta recomendable estudiar conjuntamente perfil y alojamiento antes de fabricar la junta.
Importancia de la válvula de inflado
La válvula no debería tratarse como un accesorio secundario.
Su posición forma parte del diseño.
Hay que comprobar que exista espacio suficiente para instalar la conexión, realizar el montaje y posteriormente efectuar cualquier operación de mantenimiento.
También deben definirse correctamente longitud, orientación, material, rosca y forma de conexión con el circuito neumático.
Dependiendo del diseño pueden utilizarse válvulas metálicas, tubos flexibles u otras configuraciones de conexión.
La posición debe quedar fijada en el plano antes de fabricar la junta.
FAQ Juntas Hinchables
En este contexto industrial, los tres términos se utilizan habitualmente para referirse al mismo principio de funcionamiento: un perfil elastomérico hueco que se expande mediante presión para generar el sellado.
También puede encontrarse el término sello inflable y, en documentación internacional, inflatable seal.
Habitualmente mediante aire comprimido introducido a través de una válvula o conexión integrada en el perfil. La presión concreta debe establecerse según la geometría y las condiciones de la aplicación.
No. La silicona VMQ es muy habitual, pero pueden estudiarse otros elastómeros como EPDM, NBR, CR, FKM o FVMQ dependiendo de las condiciones de servicio.
Sí, pueden estudiarse configuraciones en forma de marco, circulares y otras geometrías. Los radios y la sección del perfil deben ser compatibles con la forma requerida.
Puede compensar separaciones mayores que determinadas soluciones estáticas, pero existe un límite asociado al diseño del perfil. El gap real debe conocerse antes de seleccionar la junta.
No existe un valor universal. La presión depende de la sección, material, recorrido de expansión y fuerza de contacto necesaria.
Entre sus aplicaciones se encuentran autoclaves, puertas herméticas, depósitos, contenedores, compuertas, maquinaria alimentaria y farmacéutica, transporte neumático y numerosos sistemas industriales con elementos móviles.
En muchos casos sí, pero es recomendable disponer también de información del alojamiento y las condiciones de funcionamiento. Copiar únicamente la geometría exterior no siempre permite determinar correctamente el comportamiento del perfil.
