¿Qué es una junta Kammprofile?

Una junta Kammprofile (o Camprofile) tiene un núcleo metálico estriado cubierto con material blando como grafito o PTFE. Proporciona estanqueidad eficaz a alta presión y temperatura, con baja carga de compresión, ideal para intercambiadores y procesos agresivos

¿Cómo funcionan las juntas hinchables?

Las juntas hinchables son perfiles huecos que se inflan con aire, agua o gel para adaptarse y sellar superficies desalineadas o móviles. Perfectas para sistemas rápidos de sellado dinámico y ambientes exigentes

¿En qué aplicaciones son mejores las juntas corrugadas metálicas?

Las juntas corrugadas metálicas son excelentes en flujos de vapor y hidrocarburos donde haya carga constante. Su estructura crea el sellado mediante la carga de apriete, siendo muy resistentes y duraderas

¿Qué es una junta colapsable?

Una junta colapsable es un sello diseñado para destruirse controladamente al aplicar presión o par de apriete.

Su función es asegurar que el sellado se logra en el primer apriete, deformándose de forma irreversible para garantizar la estanqueidad.
Se utilizan en aplicaciones de seguridad crítica, como en válvulas de alta presión, sistemas hidráulicos o conexiones donde es necesario evidenciar la manipulación (tamper evident).
Son habituales en sectores como aeronáutica, defensa o criogenia, donde se requiere estanqueidad 100 % asegurada y no se permite reutilización.

¿Qué es una junta de expansión?

Una junta de expansión es un elemento flexible diseñado para absorber movimientos, vibraciones, dilataciones térmicas o desalineaciones en tuberías y equipos.

No colapsa, sino que acompaña el movimiento axial, lateral o angular de la instalación.
Fabricadas en caucho reforzado, PTFE o metal corrugado, dependiendo del fluido y la temperatura.
Se usan en plantas químicas, generación de energía, HVAC, sistemas de vapor y transporte de fluidos.
Además de sellar, protegen equipos y tuberías, evitando tensiones mecánicas.

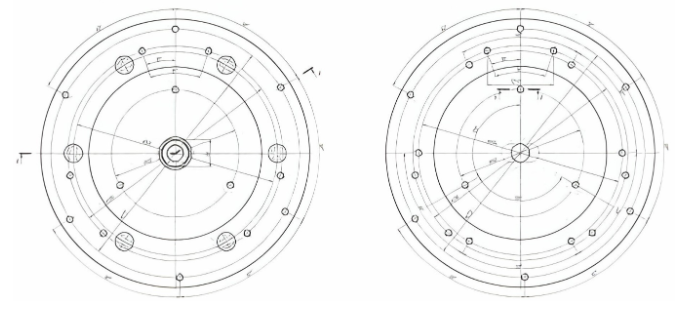

Detalles Técnicos

En esta sección veremos los diferentes perfiles y detalles técnicos de las juntas especiales.

Kammprofile

Las juntas Kammprofile están reguladas y descritas en las principales normativas internacionales como:

EN 13555 / EN 1514-6 (europeas para cálculo y diseño de juntas metálicas).
ASME B16.20 (norteamericana, para juntas metálicas en bridas industriales).
API 601 / API 6A en aplicaciones de refinería y petróleo.

Esto asegura su compatibilidad con bridas estandarizadas y su uso en instalaciones críticas de petróleo y gas, energía, química y petroquímica.

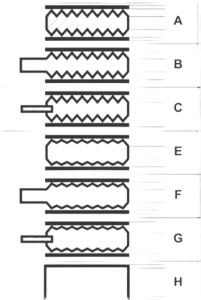

Perfiles disponibles de juntas Kammprofile

TGCPA → Alma metálica estriada con superficie plana, sin anillo de centrado (para bridas macho/hembra).
TGCPB → Alma metálica estriada con superficie plana y anillo de centrado integrado.
TGCPC → Alma metálica estriada con superficie plana y anillo de centrado móvil.
TGCPD / TGCPE → Alma metálica estriada con superficie convexa, sin anillo de centrado.
TGCPF → Alma metálica estriada con superficie convexa y anillo de centrado integrado.
TGCPG → Alma metálica estriada con superficie convexa y anillo de centrado móvil.
TGCPH → Alma metálica con superficie plana recubierta en material blando (grafito, PTFE, mica), para aplicaciones específicas de baja carga.

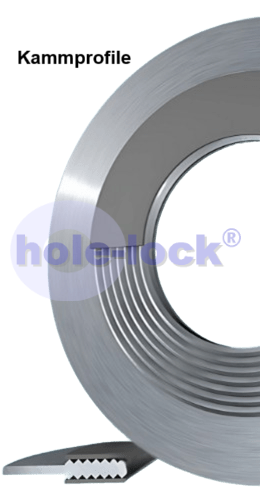

Diseño: Núcleo metálico mecanizado con estrías concéntricas profundas en ambas caras, recubiertas por una fina capa de grafito, PTFE o mica.
Funcionamiento: La superficie estriada concentra la carga de apriete en líneas de contacto, asegurando estanqueidad incluso con bajo par de apriete y soportando altas presiones.

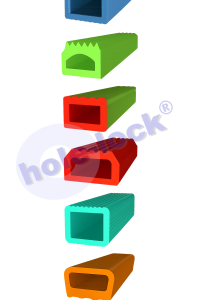

Juntas Hinchables

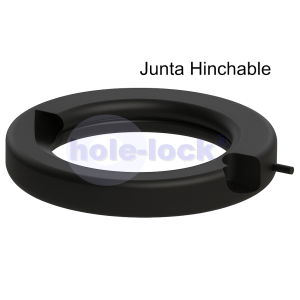

Las juntas hinchables son sistemas de sellado dinámico fabricados en elastómeros de alta calidad (como silicona, EPDM, FKM o perfluorados), que se expanden mediante aire, gas inerte o fluidos presurizados. Su principio de funcionamiento consiste en inflarse controladamente dentro de un canal mecanizado, adaptándose a las tolerancias de la superficie a sellar. Esto permite una estanqueidad fiable incluso en condiciones de desalineación, vibración o movimiento cíclico.

Gracias a esta versatilidad, las juntas hinchables son la solución idónea para equipos que requieren apertura y cierre frecuente, o donde un sello convencional no es suficiente.

Aplicaciones

Autoclaves y esterilizadores: garantizan sellado estéril en procesos médicos, farmacéuticos y alimentarios.
Centrífugas y molinos: evitan fugas de polvo, fluidos o partículas en equipos de procesado.
Transportadores neumáticos y tolvas: sellado eficaz en cargas de sólidos a granel.
Salas blancas y cámaras estériles: mantienen la integridad de la presión positiva y la pureza ambiental.
Cámaras isotérmicas y acústicas: aseguran aislamiento térmico y reducción de ruido en entornos controlados.
Compuertas de esclusas y aplicaciones nucleares: ofrecen estanqueidad crítica bajo condiciones extremas de seguridad.
Puertas herméticas de aeronaves y cabinas presurizadas: aportan un sellado flexible y resistente a ciclos repetidos de presión.
Sistemas de inmovilización de ejes y levantamiento de superficies: permiten fijación temporal y hermética en procesos mecánicos o de mantenimiento.
Adaptación inmediata a superficies irregulares.
Sellado hermético en condiciones de presión diferencial elevada.
Gran resistencia química y térmica, según elastómero seleccionado.
Reducción de desgaste comparado con juntas de compresión estándar.
Facilidad de mantenimiento, al no requerir pares de apriete elevados.

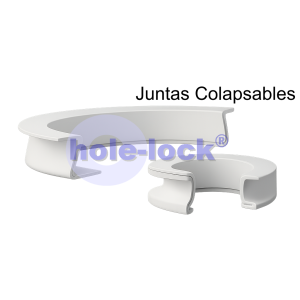

Juntas Colapsables

Las juntas colapsables (o crush gaskets) son elementos de sellado metálicos o semi-metálicos diseñados para deformarse de forma irreversible cuando se aplica presión o par de apriete. Esta deformación controlada permite obtener un sellado estanco absoluto incluso en condiciones extremas de presión diferencial, temperatura y vibración.

El principio de funcionamiento se basa en la aplastabilidad del material, que asegura la adaptación total a las superficies de contacto. Esto las convierte en una solución ideal en situaciones donde se requiere:

Seguridad crítica, evitando cualquier fuga.
Monouso garantizado, ya que la junta queda inutilizable tras el primer montaje.
Trazabilidad y fiabilidad, factores clave en industrias reguladas.

Materiales habituales

Aleaciones de aluminio y cobre para aplicaciones criogénicas y de vacío.
Inconel, Cobre, Acero y aceros inoxidables para condiciones de alta temperatura y corrosión.
Titanio y aleaciones ligeras en aplicaciones aeroespaciales, donde la relación resistencia/peso es esencial.

Aplicaciones

Aeroespacial y defensa: sellado de líneas de combustible, hidráulicas y de presurización en aeronaves, satélites y sistemas espaciales.
Industria nuclear: cierres de seguridad en sistemas donde la estanqueidad es crítica.
Criogenia y vacío: entornos que requieren sellado total sin posibilidad de fugas.
Componentes OEM de alta exigencia: válvulas, turbomáquinas y equipos de ensayo.

Juntas de Expansión

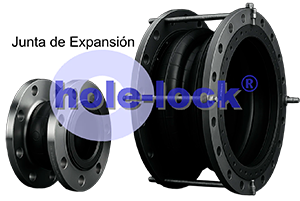

Las juntas de expansión son elementos flexibles diseñados para absorber movimientos axiales, laterales y angulares en tuberías y equipos industriales. Fabricadas en metal corrugado, caucho reforzado o PTFE, compensan la dilatación térmica, vibraciones y desalineaciones, protegiendo bridas, válvulas y bombas frente a esfuerzos mecánicos.

Se utilizan ampliamente en plantas de energía, química, petroquímica, HVAC, transporte de vapor y fluidos industriales, donde prolongan la vida útil de las instalaciones y garantizan la estanqueidad bajo condiciones dinámicas.

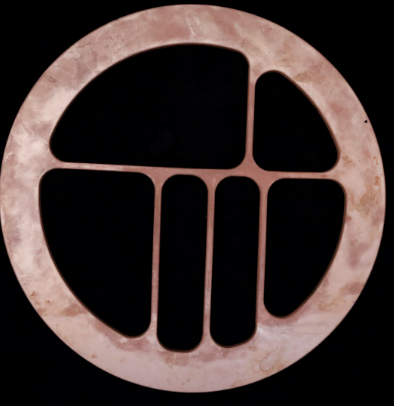

Juntas Corrugadas

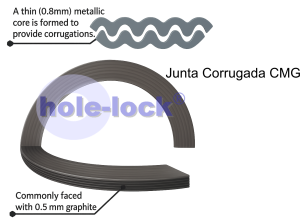

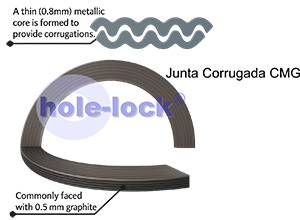

Alta estanqueidad incluso con cargas de apriete bajas.
Compatibilidad con sistemas existentes, ideal para instalaciones en servicio.
Formas de fabricación: circular, ovalada, ovalada larga y en marco.
Disponibles en grandes dimensiones (hasta aprox. 5000 mm, limitadas por transporte).
Posibilidad de integrar piezas transversales, soportes de retención y agujeros para tornillos.
Soldadura de precisión, que garantiza alta calidad y evita la corrosión en soportes de acero inoxidable de gran tamaño.
Revestimiento opcional con grafito en ambas caras, total o parcial.
Versión con ojal interior, que protege la junta frente al contacto directo con el medio y asegura mayor integridad del sellado.

Aplicaciones típicas

Las juntas corrugadas son muy utilizadas en:

Intercambiadores de calor.
Tuberías industriales de presión y temperatura medias.
Procesos químicos y petroquímicos, con exigencias de resistencia química.
Cierres de equipos de proceso, donde se requieren juntas metálicas fiables y de larga vida útil.
