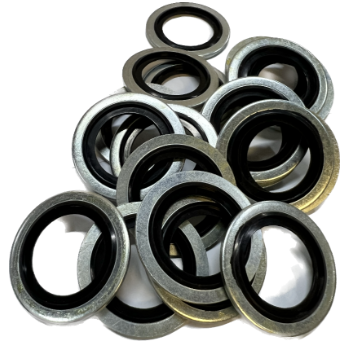

¿Qué es una Bonded Seal?
Las Bonded Seals o juntas metalgoma son elementos de estanqueidad compuestos por un anillo metálico portador y un labio interior de elastómero vulcanizado, formando una solución de estanqueidad autoadhesiva y compacta. Se utilizan principalmente para sellar uniones atornilladas o bridadas, especialmente en sistemas sometidos a alta presión estática.
La combinación metal-goma proporciona un equilibrio ideal entre resistencia mecánica estructural y elasticidad química, permitiendo compensar pequeñas irregularidades en las superficies de contacto, asegurando una estanqueidad duradera.
Ventajas:
- Fiable en bajas y altas presiones.
- Compatible con altas y bajas temperaturas.
- El par de apriete se reduce si se pierde carga de cierre
¿Se pueden reutilizar?
No se recomienda, una vez instaladas pueden deformarse levemente para garantizar la estanqueidad sobretodo en aprietes muy fuertes. También la planitud muchas veces no es contemplada en los alojamientos de arandelas de metal goma, esto hace que no se recomiende su reutilización.
Materiales
Anillo metálico (portador)
| Material | Estado | Observaciones |
|---|---|---|
| Acero al carbono zincado (AISI 1008-1010), exento de cromo | Estándar | Alta resistencia mecánica y a la corrosión ligera |
| Acero inoxidable (AISI 304/316) | Stock o Bajo pedido | Mayor resistencia a la corrosión, apto para alimentos y productos químicos |
Componente elastomérico (labio de sellado)
| Material | Dureza (Shore A) | Estado | Aplicación típica |
|---|---|---|---|
| NBR (nitrilo) | NBR 85 (+/- 5) IRHD | Estándar | Aplicaciones generales, aceites minerales, buena elasticidad |
| NBR (alta dureza) | NBR 85 (+/- 5) IRHD | Bajo pedido | Alta resistencia a la presión y menor deformación permanente |
| FKM (Viton®) | 70 / 75 | Stock o Bajo pedido | Alta resistencia química y térmica (hasta +200 °C) |
| EPDM | 75 | Stock o Bajo pedido | Excelente comportamiento con agua, vapor, y medios agresivos no aceitosos |
Combinaciones estándar
| Metal | Elastómero |
|---|---|
| Acero carbono zincado | NBR 85 Shore A |
Combinaciones especiales bajo pedido
| Metal | Elastómero |
|---|---|
| Acero carbono zincado | NBR 90 / FKM 70 / FKM 75 / EPDM 75 |
| Acero inoxidable | NBR 85/ NBR 90 / FKM 70 / FKM 75 / EPDM 75 |

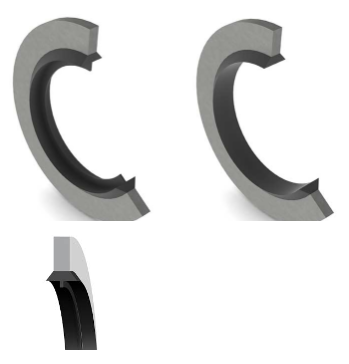

Métricas Autocentrantes
Ref.Dyscar | A +0,13-0,00 | B +0,10-0,10 | C +0,10-0,10 | D +0,25-0,10 | E +0,10-0,00 | F +0,20-0,20 | Presión min. Rotura(BAR) |
AMG-3,5 | 7,2 | 5,2 | 4,1 | 0,3 | 1 | – | 1600 |
AMGM-4 | 7 | 5,4 | 4,5 | 3,4 | 1250 | ||
AMGM-5* | 9 | 6,8 | 5,7 | 4,5 | 1400 | ||
AMGM-5e | 10 | 7,4 | 5,7 | 4,5 | 1500 | ||
AMGM-5,5 | 9,2 | 7,2 | 6,2 | 4,7 | 1220 | ||
AMGM-6e | 10 | 8 | 6,7 | 0,3 | 1130 | ||
AMGM-6* | 11 | 8,2 | 6,7 | 4,7 | 1510 | ||
AMGM-8* | 13 | 10 | 8,7 | 6,4 | 1330 | ||
AMGM-8e | 14 | 10,4 | 8,7 | 6,4 | 1550 | ||
AMGM-8,5 | 13,3 | 10,5 | 9,3 | 6,9 | 1200 | ||
AMGM-10e | 15,88 | 12 | 10,35 | 0,4 | 2 | 8,56 | 1450 |
AMGM-10* | 16 | 12,4 | 10,7 | 1,5 | 8,05 | 1350 | |
AMGM-10e1 | 18 | 12,4 | 10,7 | 8,05 | 1880 | ||
AMGM-11 | 16,3 | 12,7 | 11,4 | 9,8 | 1250 | ||
AMGM-11e | 19,1 | 13,5 | 11,8 | 9,8 | 1770 | ||
AMGM-12* | 18 | 14,3 | 12,7 | 9,73 | 1250 | ||
AMGM-12e | 20 | 14,4 | 13,7 | 9,73 | 1680 | ||
AMGM-13 | 22 | 15,4 | 13,7 | 10,8 | 1810 | ||
AMGM-13,5 | 18,7 | 15,7 | 14 | 11,3 | 900 | ||
AMGM-14* | 22 | 16,4 | 14,7 | 11,38 | 1510 | ||
AMGM-16* | 24 | 18,4 | 16,7 | 13,41 | 1400 | ||
AMGM-17 | 24 | 19,2 | 17,4 | 13,08 | 1150 | ||
AMGM-17,5 | 24,7 | 20,1 | 18 | 13,6 | 1070 | ||
AMGM-18* | 26 | 20,4 | 18,7 | 14,76 | 1275 | ||
AMGM-20* | 28 | 22,5 | 20,7 | 16,76 | 1150 | ||
AMGM-21 | 28,7 | 23,3 | 21,5 | 2,5 | 17,8 | 1080 | |
AMGM-22* | 30 | 24,4 | 22,7 | 2 | 18,74 | 1100 | |
AMGM-24* | 32 | 26,4 | 24,7 | 20,11 | 1050 | ||
AMGM-26* | 35 | 28,4 | 26,7 | 22,3 | 1050 | ||
AMGM-27* | 36 | 29 | 27,2 | 23,3 | 1130 | ||
AMGM-30* | 39 | 33 | 31,1 | 25,7 | 860 | ||
AMGM-33 | 42 | 35,8 | 33,7 | 28,7 | 900 | ||
AMGM-33e | 46 | 36,4 | 34,3 | 28,7 | 880 | ||
AMGM-36* | 46 | 38,8 | 36,7 | 31,1 | 880 | ||
AMGM-39 | 51 | 41,9 | 40 | 2,5 | 34,1 | 1020 | |
AMGM-42 | 53 | 44,4 | 42,7 | 3 | 36,5 | 940 | |
AMGM-48 | 59 | 50,8 | 48,7 | 41,9 | 800 | ||
AMGM-88 | 101,35 | 92,1 | 89,09 | 3,25 | – | 510 |
Pulgadas Autocentrantes
| Ref.Dyscar | BSP | A +0,13-0,00 | B +0,10-0,10 | C +0,10-0,10 | D +0,25-0,00 | E +0,10-0,10 | F +0,20-0,20 | Presión min. Rotura(BAR) |
|---|---|---|---|---|---|---|---|---|
| AMGP-1/8 | 1/8 | 15,88 | 11,84 | 10,37 | 0,25/0,51 | 2,03 | 8,56 | 1500 |
| AMGP-1/4 | 1/4 | 20,57 | 15,21 | 13,74 | 11,45 | 1550 | ||
| AMGP-3/8 | 3/8 | 23,80 | 18,75 | 17,28 | 14,96 | 1260 | ||
| AMGP-1/2 | 1/2 | 28,58 | 23,01 | 21,54 | 2,34 | 18,64 | 1150 | |
| AMGP-5/8 | 5/8 | 31,75 | 24,97 | 23,49 | 20,60 | 1250 | ||
| AMGP-3/4 | 3/4 | 34,93 | 28,53 | 27,05 | 24,13 | 1060 | ||
| AMGP-7/8 | 7/8 | 32,29 | 32,29 | 30,81 | 27,89 | 900 | ||
| AMGP-1 | 1.0 | 42,80 | 36,88 | 33,89 | 3,25 | 30,30 | 810 | |
| AMGP-1 1/4 | 1.1/4 | 52,38 | 45,93 | 42,93 | 38,96 | 690 | ||
| AMGP-1 1/2 | 1.1/2 | 58,60 | 51,39 | 48,44 | 44,86 | 690 | ||
| AMGP-1 3/4 | 1.3/4 | 69,85 | 58,30 | 54,89 | 50,80 | 950 | ||
| AMGP-2 | 2.0 | 73,03 | 63,63 | 60,58 | 56,67 | 700 | ||
| AMGP-2 1/4* | 2.1/4 | 79,50 | 69,98 | 66,68 | 65,80 | 670 | ||
| AMGP-2 1/2* | 2.1/2 | 90,17 | 79,38 | 76,08 | 72,20 | 680 | ||
| AMGP-3* | 3.0 | 101,47 | 92,84 | 89,09 | 85,00 | 550 |
