Juntas RTJ Tipo RX
Las juntas RTJ Tipo RX están diseñadas para altas presiones (720 a 5000 psi) y se utilizan en aplicaciones reguladas por ASME B16.20 y API 6A.
Su perfil autopresurizante mejora el sellado a medida que aumenta la presión interna, ya que la junta se ajusta contra las paredes de la ranura de la brida. Esto les otorga una ventaja frente a las juntas Tipo R, especialmente en sistemas donde se producen variaciones de presión.
Aunque las dimensiones de los números de anillo RX guardan relación con las R, sus medidas son diferentes y el diseño de la ranura permite alojar únicamente juntas RX. Por tanto, no son intercambiables con R ni con BX.
Se emplean principalmente en la industria del petróleo, gas, refinerías y petroquímica, en equipos de alta presión donde se requiere una estanqueidad metálica fiable.

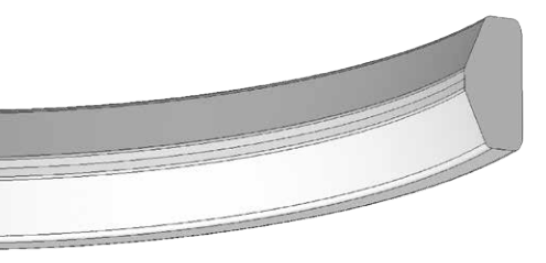

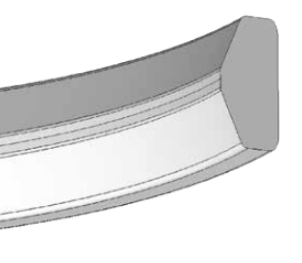

Diseño de Perfil:
Las juntas RX poseen una sección similar a la octogonal, pero con un diseño autopresurizante que permite un sellado más eficiente a medida que la presión interna aumenta, mejorando la seguridad y la fiabilidad en operación.
A continuación pueden acceder a los diferentes detalles técnicos de las Juntas RX; materiales disponibles y medidas según normativa.
Siempre más blanda que la brida para no dañar el alojamiento.
Acero al carbono y 316 → los más comunes en oil & gas.
Aleaciones especiales (Inconel, Hastelloy, Monel, Titanio) → solo en condiciones críticas: gas ácido, H₂S, CO₂, cloruros, agua de mar, etc.
| Material | Dureza Brinell (HB) | Identificación | Aplicación típica |
|---|---|---|---|
| Hierro dulce | 90 HB | D | Servicios estándar, baja corrosión. |
| Acero al carbono (calmado) | 120 HB | S | Uso general en petróleo y gas. |
| 4–6% Cr 1/2% Mo (F5) | 130 HB | F5 | Resistencia a temperatura y fluencia. |
| Acero inoxidable 304 | 160 HB | S304 | Procesos químicos y ambientes poco corrosivos. |
| Acero inoxidable 316 | 160 HB | S316 | Muy común en refinerías, offshore y ambientes marinos. |
| Acero inoxidable 321 | 160 HB | S321 | Apto para altas temperaturas (estabilizado con Ti). |
| Acero inoxidable 347 | 160 HB | S347 | Alta resistencia a temperatura (estabilizado con Nb). |
| Acero inoxidable 410 | 170 HB | S410 | Resistencia al desgaste y cierta corrosión. |
| Inconel 625 | – | 625 | Alta resistencia química y a altas temperaturas. |
| Incoloy 825 | – | 825 | Ambientes con ácidos fuertes y sales. |
| Hastelloy C-276 | – | C-276 | Máxima resistencia química y a oxidación. |
| Duplex (S31803) | – | S31803 | Alta resistencia mecánica + corrosión (offshore). |
| Titanio | – | TI | Ligero, inerte, excelente en corrosión extrema. |
| Monel | – | M | Especial para agua de mar y salmueras. |
Juntas RTJ Tipo RX – (ASME B16.20 / API 6A)
Todas las RX mantienen ancho C = 11,91 mm y altura t = 6,35 mm.
Su diferencia con las R es el perfil autopresurizante, lo que mejora el sellado en alta presión.
Están normalizadas para ASME B16.20 y API 6A.
Se usan en oil & gas, refinerías y petroquímica en líneas críticas.
| Nº Junta RX | NPS (Tubo) | Presión (psi) | Diám. Interior A (mm) | Diám. Exterior B (mm) | Ancho C (mm) | Altura t (mm) |
|---|---|---|---|---|---|---|
| RX20 | 1.1/2” | 720 – 5000 | 41,28 | 60,33 | 11,91 | 6,35 |
| RX21 | 2” | 720 – 5000 | 53,18 | 73,03 | 11,91 | 6,35 |
| RX22 | 2.1/2” | 720 – 5000 | 63,50 | 88,90 | 11,91 | 6,35 |
| RX23 | 3” | 720 – 5000 | 78,74 | 104,65 | 11,91 | 6,35 |
| RX24 | 3.1/2” | 720 – 5000 | 91,92 | 123,82 | 11,91 | 6,35 |
| RX25 | 4” | 720 – 5000 | 104,14 | 136,05 | 11,91 | 6,35 |
| RX26 | 5” | 720 – 5000 | 130,18 | 165,10 | 11,91 | 6,35 |
| RX27 | 6” | 720 – 5000 | 155,57 | 190,50 | 11,91 | 6,35 |
| RX28 | 7” | 720 – 5000 | 180,98 | 215,90 | 11,91 | 6,35 |
| RX29 | 8” | 720 – 5000 | 204,77 | 245,87 | 11,91 | 6,35 |
| RX30 | 9” | 720 – 5000 | 228,60 | 269,70 | 11,91 | 6,35 |
| RX31 | 10” | 720 – 5000 | 257,17 | 308,38 | 11,91 | 6,35 |
| RX32 | 11” | 720 – 5000 | 284,48 | 335,28 | 11,91 | 6,35 |
| RX33 | 12” | 720 – 5000 | 307,97 | 365,12 | 11,91 | 6,35 |
| RX34 | 14” | 720 – 5000 | 336,55 | 400,05 | 11,91 | 6,35 |
| RX35 | 15” | 720 – 5000 | 365,12 | 428,62 | 11,91 | 6,35 |
| RX36 | 16” | 720 – 5000 | 387,35 | 457,20 | 11,91 | 6,35 |
| RX37 | 18” | 720 – 5000 | 436,88 | 514,35 | 11,91 | 6,35 |
| RX38 | 20” | 720 – 5000 | 488,95 | 571,50 | 11,91 | 6,35 |
| RX39 | 24” | 720 – 5000 | 593,73 | 692,15 | 11,91 | 6,35 |
