Soluciones de Estanqueidad y Componentes para Generación de Energía Renovable.
En Dyscar suministramos consumibles críticos y componentes periféricos para mantenimiento, overhaul y retrofit de turbinas de gas, turbinas de vapor y aerogeneradores: juntas de estanqueidad, sellantes químicos (Hylomar®, anaeróbicos, PTFE líquido), selladores de rosca, adhesivos técnicos, aerosoles técnicos (p. ej., grasa de cobre / anti-seize), fijaciones, perfiles y sellos, así como tubería y barra perforada para circuitos auxiliares.
Nuestro porfolio está dirigido a Turbinas Eólicas y sus estructuras, Turbinas de Vapor y sus Estructuras, Turbinas Hidroeléctricas y sus Estructuras.

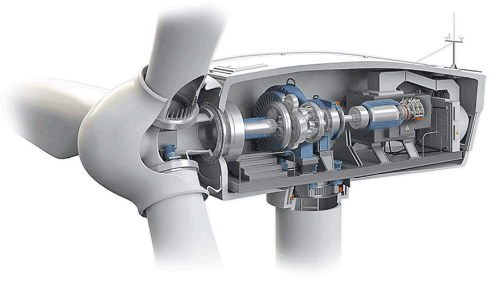

Turbinas Eólicas:
Sellos y perfiles: para main bearing, yaw y pitch, V-Rings, O-Rings de gran diámetro y retenes radiales de aceite; suministramos juntas y sellantes para la integración de estos sistemas y el mantenimiento de multiplicadoras y frenos.

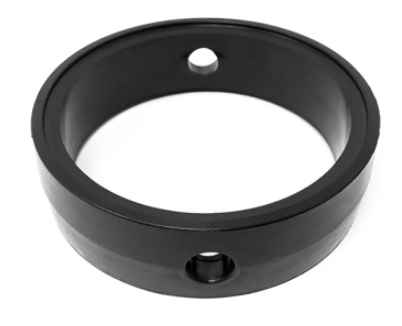

Juntas: elastómeros técnicos y PTFE para registros de nacelle, vías de cables y accesos.

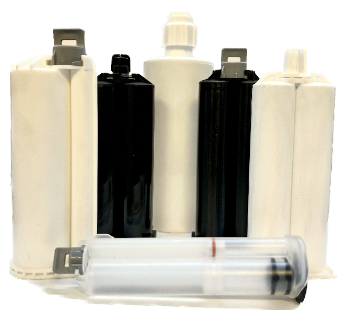

Adhesivos y Sellantes: Adhesivo Estructural 1713UN para paneles y largueros. También adhesivos de Poliuretano. Fijadores y Selladores Anaeróbicos para roscas (hub/pitch), Hylomar® para carcasas, tapas, cajas estancas, también para conexiones roscadas. Aerosoles (limpieza, lubricación, anti-seize). Polímeros MS con resistencia UV y climatológica.
Reposición: la eólica dispone de un mercado internacional de componentes (postventa/retrofit), donde el suministro de juntas, sellantes y consumibles es clave.

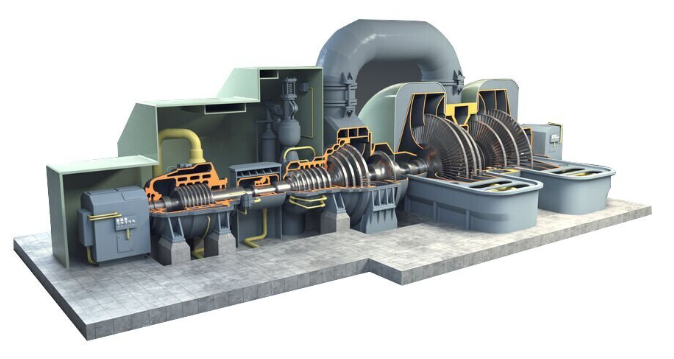

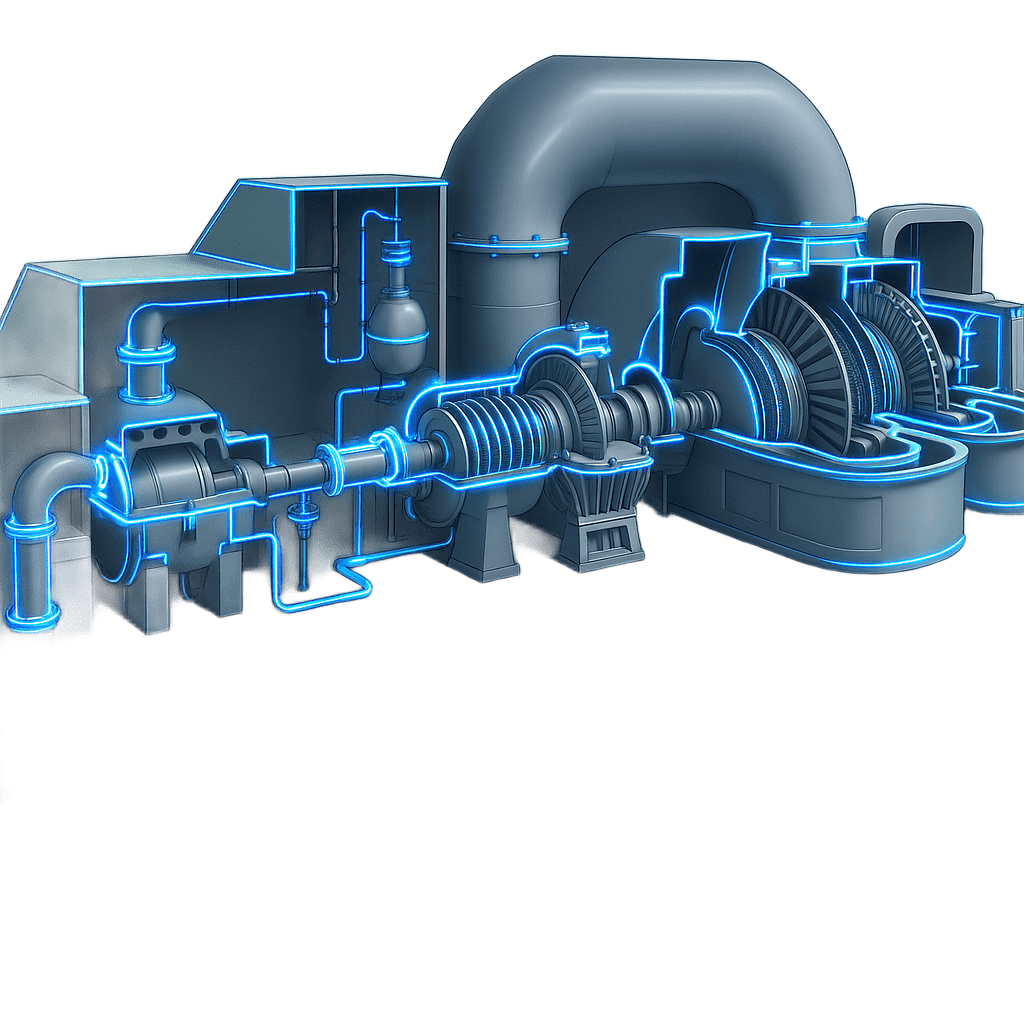

Turbinas de Vapor:
Juntas: de grafito, espirometálicas, RTJ y PTFE modificado para líneas de vapor/condensado, tapas de válvulas, carcasas HP/IP/LP.
Sistemas de sellado: compatibilidad con packing rings, spill strips, honeycomb seals y gland packing; nosotros aportamos juntas y sellantes para el entorno y las conexiones asociadas.
Selladores: Hylomar® para caras maquinadas (carcasa/separadores), anaeróbicos para roscas y chaveteros, PTFE líquido en accesorios de vapor.
Lubricación/anti-seize: grasa de cobre en espárragos y prisioneros de válvulas, tuercas de carcasa y uniones expuestas a ciclos térmicos.
Apoyo a rodamientos/cojinetes: suministro de juntas y sellos del entorno (no metálicos) que acompañan retrofit de thrust bearings (tapered land/tilt pad) y elliptical journal –áreas citadas en el mantenimiento de vapor.

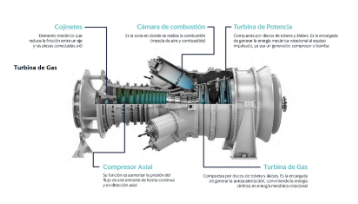

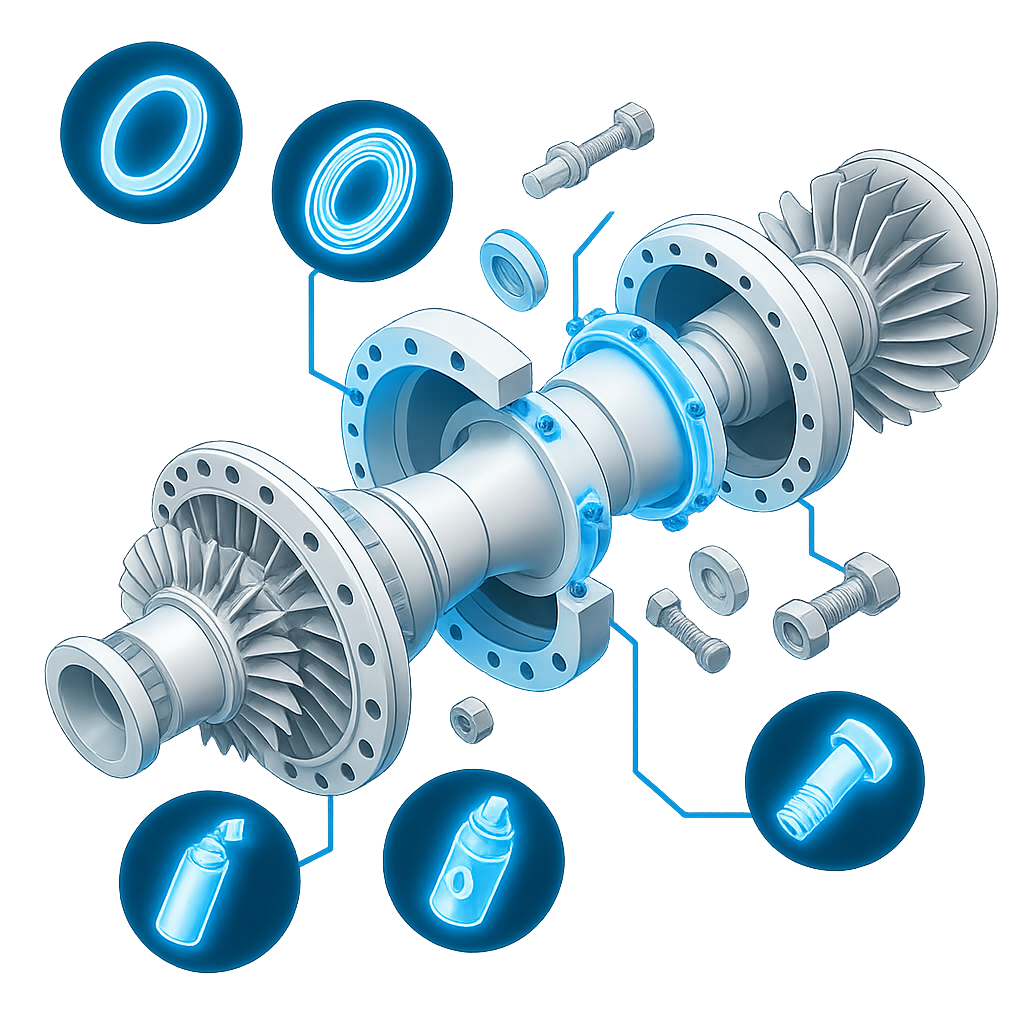

Turbinas de Gas:
Juntas para carcasas y bridas: RTJ Tipo R/RX/BX, espirometálicas (ASME B16.20), kammprofile/corrugadas para uniones a alta T/P en carcasa, toberas y líneas auxiliares.
Selladores químicos: Hylomar® (no curado, resistente a fluidos) para split-lines y tapas de inspección; anaeróbicos (retén de roscas, unión cilíndrica); PTFE líquido para roscas en manifolds.
Aerosoles técnicos: grasa de cobre / anti-seize para bulonería en zonas calientes y limpiadores para montaje.
Fijación: espárragos y tuercas (ASTM A193/A194) para bridas y virolas.
Tubería auxiliar: instrumentación, combustión piloto, drenajes.
Los conjuntos de turbina de gas incluyen anillos/guias, shroud blocks y ruedas de turbina; el mantenimiento de estos subconjuntos convive con consumibles de sellado y fijación.

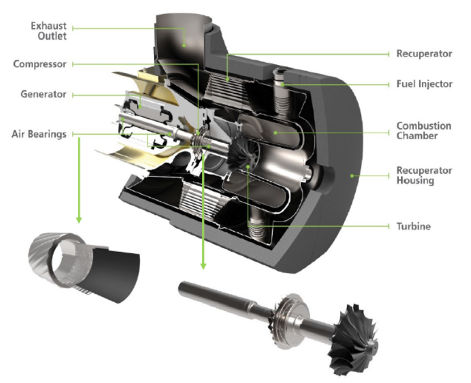

Microturbinas y Turbinas de Pequeña Escala:
| Sub-sistema | Función | Producto Dyscar | Material / Configuración | Norma |
|---|---|---|---|---|
| Carcasa / toberas | Bridas caliente | RTJ R/RX/BX | 316/347/Inconel | ASME B16.20 |
| Colector/Recuperador | Bridas y split-lines | Espiral 316L/Graphite (anillo interior) | 316L + Grafito | ASME B16.20 |
| Carcasa | Parting line | Kammprofile / Corrugada con facing de grafito | 316/321/347 + Grafito | (perfil industrial) / ASME B16.20 (esp.) |
| Bulonería caliente | Montaje | Espárragos/tuercas | A193 B7 / A194 2H, A286/Inconel | A193/A194 |
| Montaje caliente | Antigripaje | Grasa cobre / níquel | Aerosol | — |
| Fuel / lube / purgas | Roscas | Sellador anaeróbico + PTFE líquido | – | — |
| Líneas frías | Juntas planas | PTFE, ePTFE, FKM, NBR | — | EN 1514-1 / EN 1092-1 |
| Instrumentación | O-rings | FKM/HNBR/FFKM | ISO 3601 | ISO 3601 |
| Tubería auxiliar | Conducciones | Tubos 316L | EN 10216-5 / ASTM A269 | — |
| Envolventes | Tapas / electrónica | Hylomar® / RTV neutra | — | — |

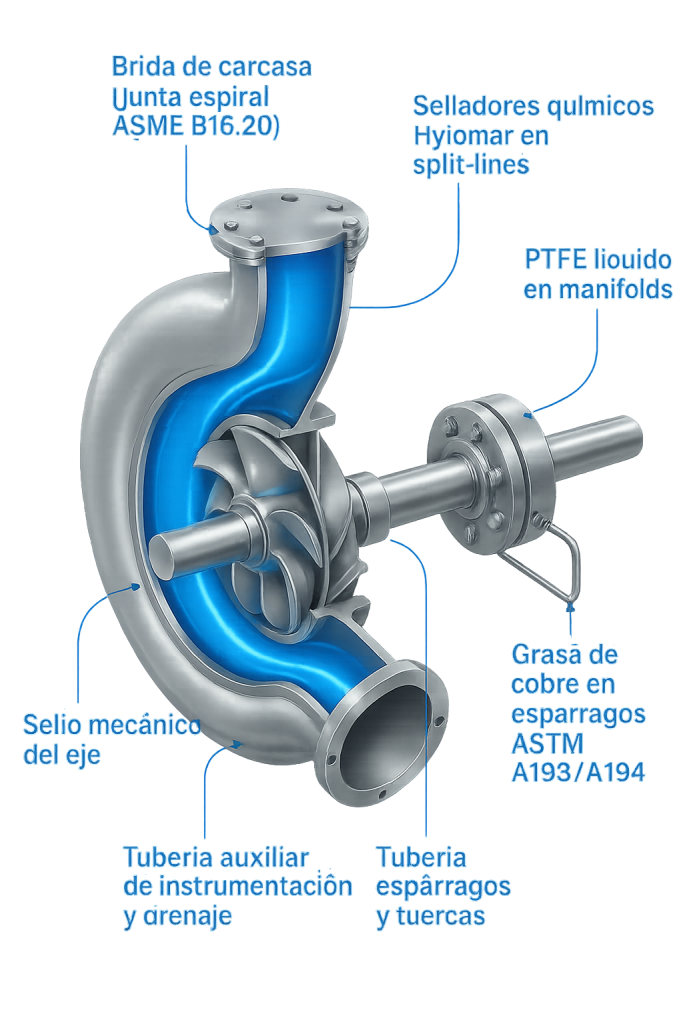

Turbinas Hidráulicas:
Las turbinas Francis trabajan a baja/ media temperatura y presiones moderadas con agua como fluido, por lo que predominan juntas blandas y semimetálicas, sellos elastoméricos y fijaciones resistentes a la corrosión. A continuación, el “qué” y el “dónde”.

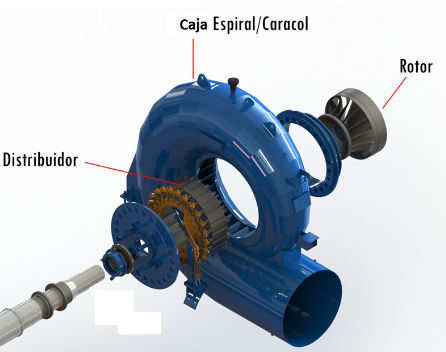

Espiral / Carcasa (Scroll case) y tapas de registro
Juntas de brida según EN 1514-1 (EN 1092-1 PN 6–40):
EPDM (agua, excelente envejecimiento), NBR (agua + aceites auxiliares), FKM (química/aceites calientes), PTFE y PTFE mod. (baja fricción), grafito flexible con o sin anillo interior (ciclos de presión).Juntas semimetálicas: espirales y kammprofile para uniones críticas de carcasa/parting line o válvulas de aislamiento.
Tornillería y tuercas: ASTM A193/A194 (B7/2H, A4-70/80 inox), arandelas y fijaciones anti-aflojamiento.
Selladores químicos para caras mecanizadas: Hylomar® (no curado, resistente a fluidos) en split-lines y tapas de inspección; formadores de juntas para tapas planas.
Materiales recomendados: AISI 316/316L, duplex 2205 en zonas con cloruros; elastómeros EPDM peróxido para larga vida en agua; coatings anticorrosión en tornillería.
MRO: químicos y aerosoles técnicos
Hylomar® para cierres de carcasa y tapas de registro.

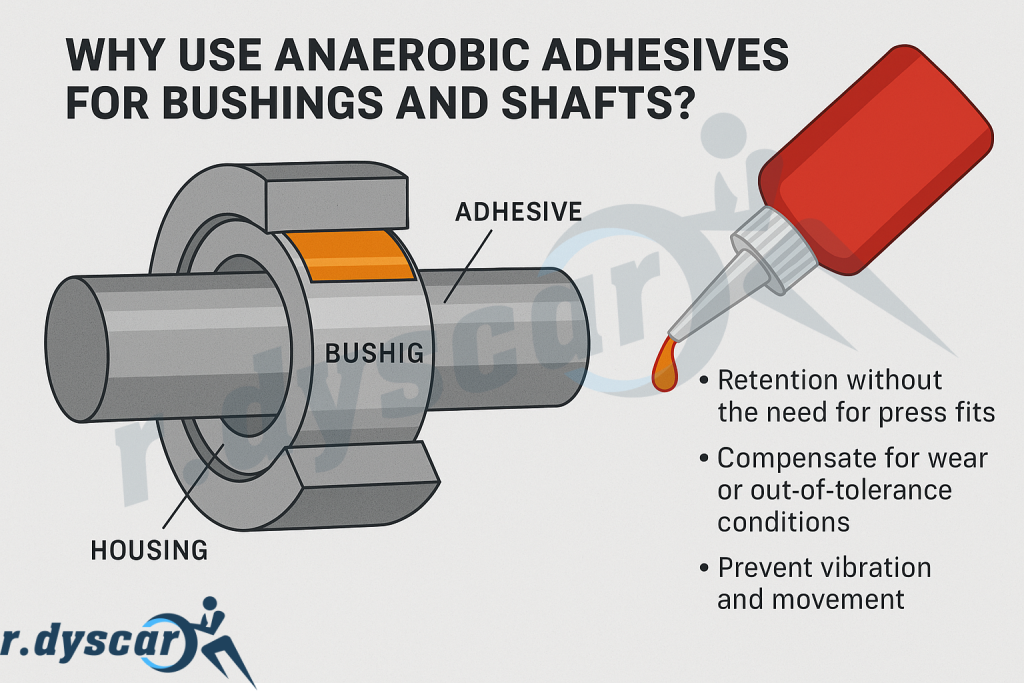

Anaeróbicos: fijatornillos (baja/ media/alta), retenedor cilíndrico (casquillos/bujes), sellador de roscas (hidráulica).
PTFE líquido para roscas de instrumentación y drenajes.
Grasa de cobre / anti-seize para bulonería expuesta a ciclos y ambientes húmedos; limpiadores de montaje, desengrasantes y sprays protectivos.
Distribuidor (Stay/Guide vanes) y servomandos
Juntas planas de EPDM/NBR y PTFE en bridas de servo-tuberías, colectores e instrumentación.
Juntas tóricas (O-rings ISO 3601) para vástagos/actuadores; V-Rings como sellos de exclusión en pivotes.
Sellador de roscas: anaeróbicos (baja, media y alta resistencia) + PTFE líquido en NPT/BSP de manifolds.
Rodete (Runner), eje y empaquetadura / sello
Sello del eje:
Empaquetaduras trenzadas (grafito expandido/PTFE/aramida) para cajas de prensaestopas clásicas.
Sello mecánico (cartridge) cuando el diseño lo requiera; suministro de caras de carburo/SiC, elastómeros EPDM/FKM, muelles y repuestos.
Juntas de laberinto y aros de desgaste: suministro de PTFE cargado, bronce y aceros inoxidables.
Juntas tóricas en porta-rodamientos y tapas.
Tubería forzada, by-pass, drenajes e instrumentación
Juntas para bridas EN 1092-1 PN 6–40 (EPDM/NBR/PTFE/grafito).
Tubo y barra perforada para conducciones auxiliares (materiales S355, E355, AISI 304/316).
Accesorios: juntas RTJ puntuales en válvulas y equipos de mayor presión; espirales/kammprofile cuando se exija recuperación mecánica.

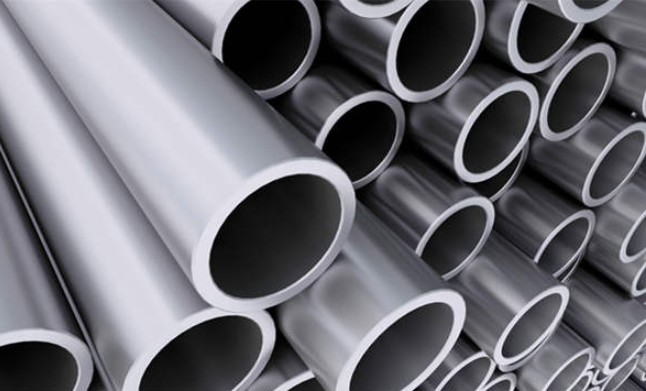

Tuberías de Diversas Aleaciones
Reconocemos la importancia de las conexiones robustas y fiables en las turbinas. Por eso, ofrecemos una selección de tuberías hechas de diferentes aleaciones, diseñadas para soportar altas presiones y temperaturas. Estas tuberías garantizan un flujo eficiente y seguro, esencial para el rendimiento de las turbinas.
Sellantes Resistentes a la Expansión Diferencial de los Metales.
Nuestros sellantes químicos están formulados para ofrecer una resistencia superior frente a los hidrocarburos, asegurando un rendimiento óptimo en entornos agresivos. Estos sellantes previenen fugas y corrosión, manteniendo la integridad de las turbinas incluso en las condiciones más extremas.

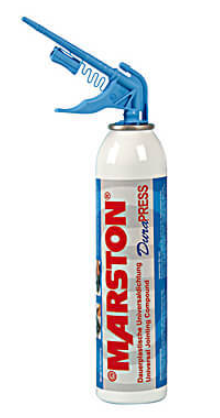

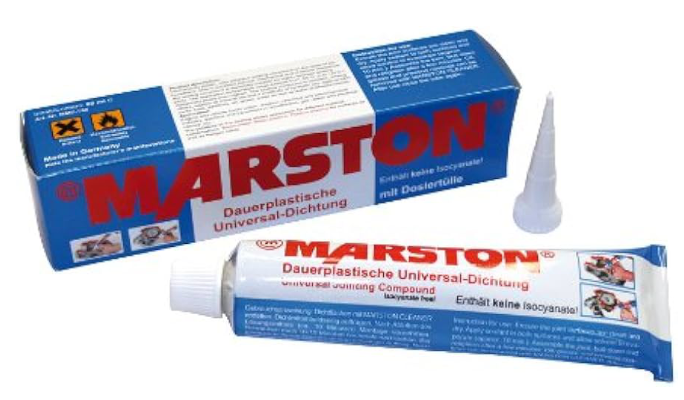

Resistencia a la expansion diferencial, asegurando la operatividad de los sistemas incluso bajo condiciones de temperatura que afecten a las estructuras, para un sellado efectivo por favor utilice Marston Sealant.

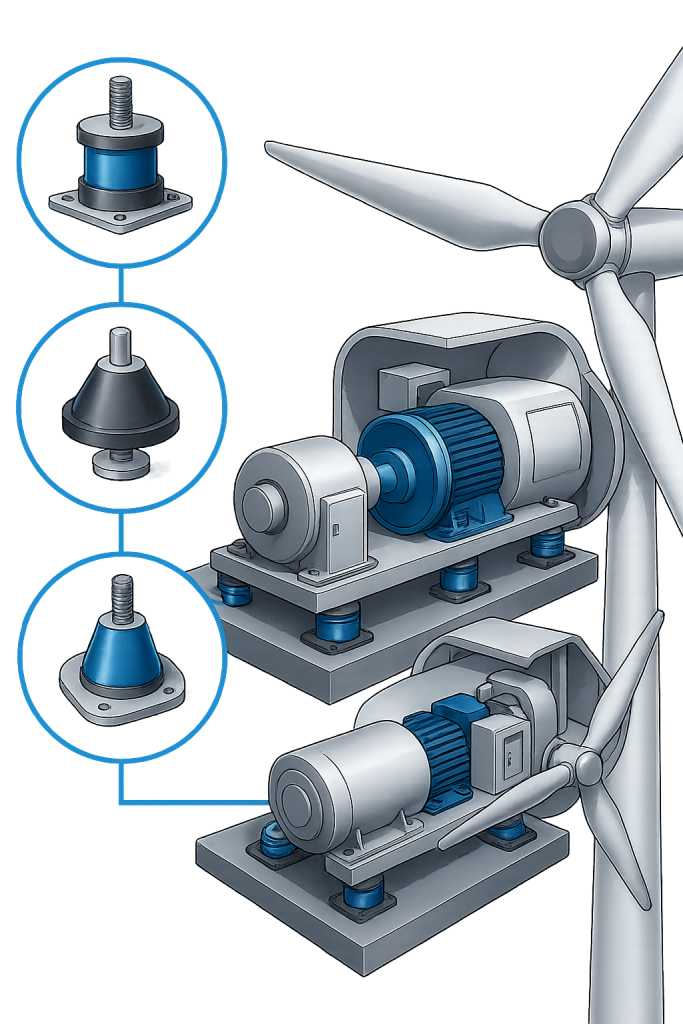

Soluciones para Vibración
Reducción de vibraciones y ruido (NVH), control de transmisibilidad y frecuencia natural del sistema.
Desacople de motores, bombas, compresores, ventiladores, cabinas y cuadros eléctricos.
Absorción de impactos y limitación de desplazamientos en arranques/paradas.
Formas y configuraciones
Cilíndricos, cónicos y sandwich (tacos antivibratorios).
Bujes elastoméricos y silentblocks para brazos/suspensiones.
Topes/limitadores, patas niveladoras, apoyos para cabinas y anclajes a medida.
Datos de ingeniería que entregamos
Carga estática/dinámica, rigideces kx/ky/kz, amortiguamiento C/ζ, desplazamiento admisible, Shore A del compuesto, rango -40…+150 °C (según material) y curvas de rigidez-deformación para el cálculo modal.
Cumplimiento habitual: ISO 3302 (tolerancias), ASTM D429 (adhesión caucho-metal), ensayos NVH bajo ISO 10816/10846.
En Dyscar, cada producto es cuidadosamente seleccionado y aplicado para mejorar el rendimiento y la longevidad de las turbinas, atendiendo a las especificidades de cada tipo. Nuestro enfoque técnico y especializado asegura que las turbinas funcionen de manera óptima en todos los entornos industriales.
