Tuercas autoblocantes DIN 985

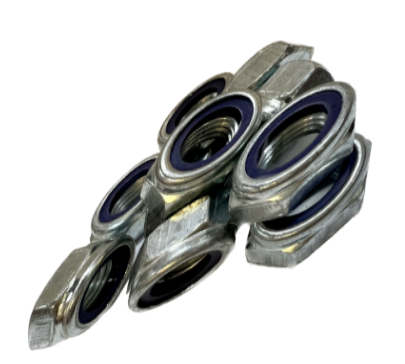

La DIN 985 define las tuercas hexagonales autoblocantes con inserto de nylon, diseñadas para impedir el aflojamiento de la unión por vibraciones o cargas dinámicas.
Características Técnicas

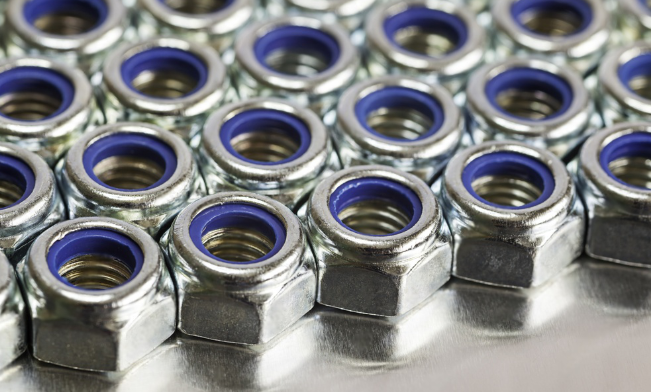

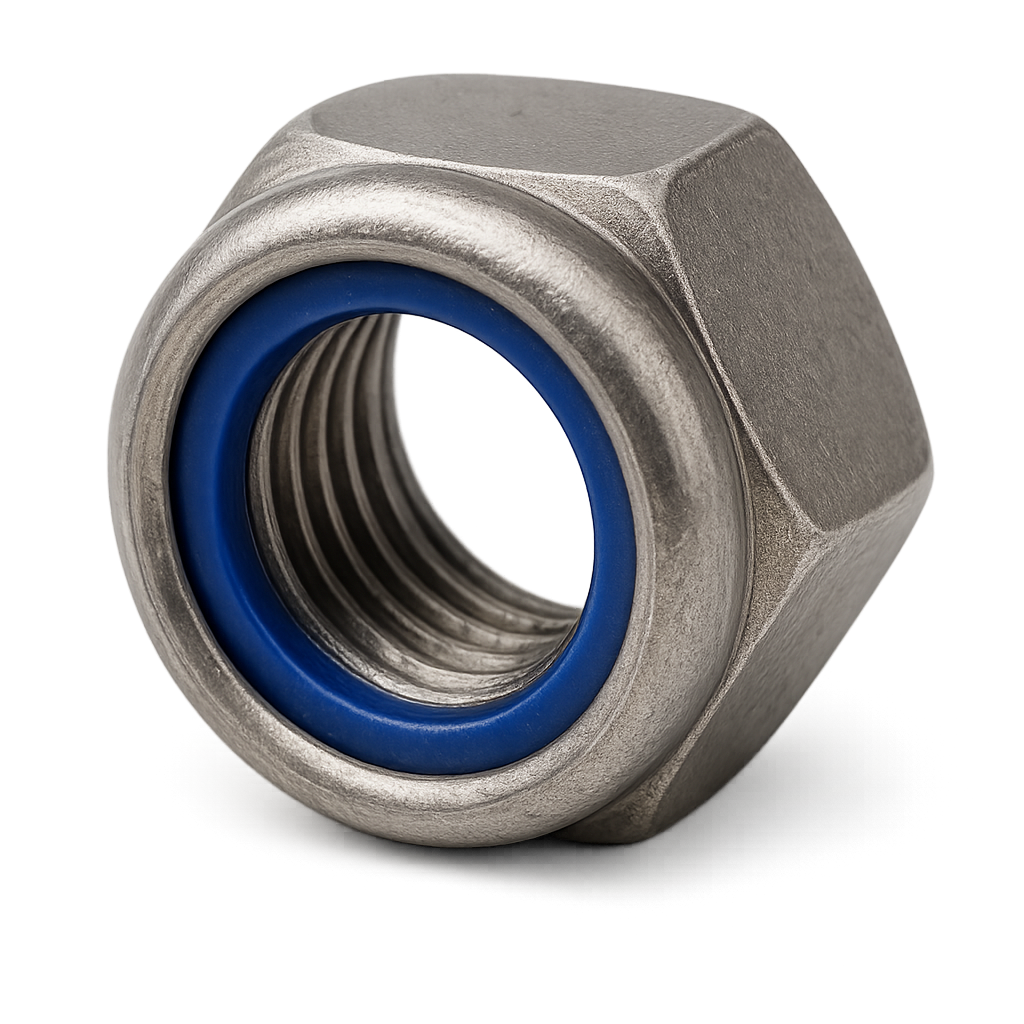

Diseño: hexagonal con aro interior de nylon que genera fricción en la rosca del tornillo o perno.
Función: evita que la tuerca se afloje, manteniendo el par de apriete sin necesidad de arandelas Grower u otros sistemas mecánicos.
Aplicaciones: automoción, ferroviario, maquinaria industrial, equipos sometidos a vibraciones y aplicaciones de seguridad.
Ventaja: reutilizables un número limitado de veces, siempre que el inserto mantenga su elasticidad.
Equivalencias normativas:
DIN 985 → ISO 10511 (tuercas hexagonales autoblocantes con inserto no metálico, altura baja).
DIN 982 → ISO 7040 (versión de altura mayor).
Clases de resistencia DIN 985
Según ISO 898-2:
Acero al carbono / aleado: clases 5, 8, 10, 12.
Acero inoxidable: A2 (304) y A4 (316).
El inserto de nylon no afecta a la resistencia, pero sí a la temperatura máxima de trabajo (≈120 °C).
No se recomienda su uso en aplicaciones de alta temperatura o expuestas a hidrocarburos que puedan dañar el nylon.

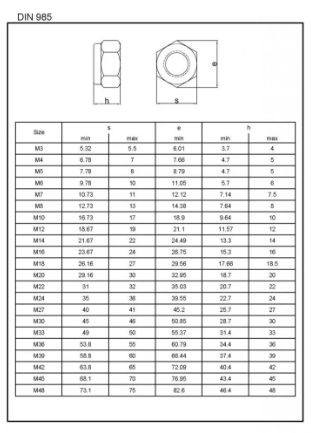

Tabla de Medidas DIN 985
m = altura de la parte metálica de la tuerca.
h = altura total, incluyendo el inserto de nylon.
Estas dimensiones corresponden a la serie normal DIN 985.
El inserto de nylon limita la temperatura máxima de servicio (~120 °C).
Disponible en acero clases 5, 8, 10 y en inox A2/A4.
| Rosca (M) | d (Ø interior rosca) mm | s (anchura llave) mm | m (altura tuerca) mm | h (altura total con inserto) mm |
|---|---|---|---|---|
| M3 | 3.0 | 5.5 | 2.4 | 4.0 |
| M4 | 4.0 | 7.0 | 3.2 | 5.0 |
| M5 | 5.0 | 8.0 | 4.0 | 5.0 |
| M6 | 6.0 | 10.0 | 5.0 | 6.0 |
| M8 | 8.0 | 13.0 | 6.5 | 8.0 |
| M10 | 10.0 | 17.0 | 8.0 | 10.0 |
| M12 | 12.0 | 19.0 | 10.0 | 12.0 |
| M14 | 14.0 | 22.0 | 11.0 | 14.0 |
| M16 | 16.0 | 24.0 | 13.0 | 16.0 |
| M18 | 18.0 | 27.0 | 15.0 | 18.0 |
| M20 | 20.0 | 30.0 | 16.0 | 20.0 |
| M22 | 22.0 | 32.0 | 18.0 | 22.0 |
| M24 | 24.0 | 36.0 | 19.0 | 24.0 |
| M27 | 27.0 | 41.0 | 22.0 | 27.0 |
| M30 | 30.0 | 46.0 | 24.0 | 30.0 |
| M33 | 33.0 | 50.0 | 26.0 | 33.0 |
| M36 | 36.0 | 55.0 | 29.0 | 36.0 |
| M39 | 39.0 | 60.0 | 31.0 | 39.0 |
| M42 | 42.0 | 65.0 | 34.0 | 42.0 |
| M45 | 45.0 | 70.0 | 36.0 | 45.0 |
| M48 | 48.0 | 75.0 | 38.0 | 48.0 |
