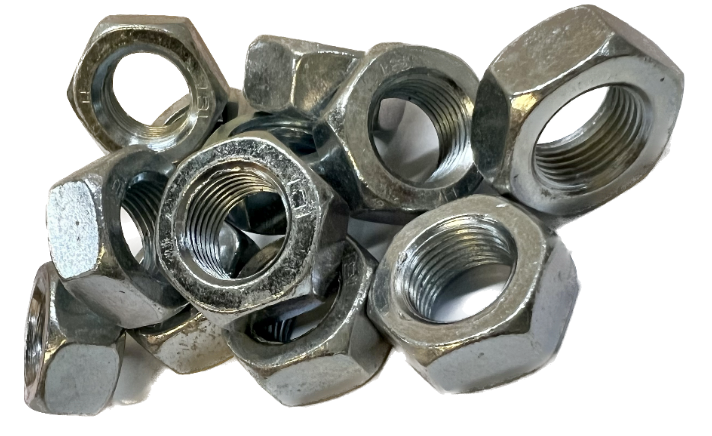

Tuercas hexagonales DIN 934
La DIN 934 define las tuercas hexagonales métricas de uso general. Son los elementos de fijación más empleados junto con los pernos y tornillos normalizados (DIN 931, DIN 933, DIN 912, etc.).
Se utilizan en prácticamente todos los sectores industriales: automoción, ferroviario, maquinaria, construcción y estructuras metálicas.
Características técnicas

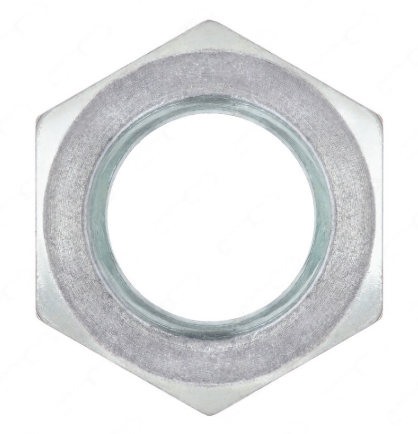

Geometría: forma hexagonal para apriete con llave fija, de vaso o dinamométrica.
Roscado: métrico ISO (paso grueso o fino, según la aplicación).
Clases de resistencia: 4, 5, 6, 8, 10 y 12 (según ISO 898-2).
Materiales habituales: acero al carbono, acero aleado, acero inoxidable (A2, A4), latón.
Acabados: zincado, galvanizado, pavonado, recubrimientos especiales anticorrosión.
Equivalencias internacionales:
ISO 4032 (sustituye a DIN 934 en normativa actual).
EN ISO 4032 (versión europea armonizada).
Clases de resistencia de tuercas DIN 934 (ISO 4032)
| Clase | Resistencia mínima a tracción (MPa) | Uso típico |
|---|---|---|
| 4 | ≈ 400 MPa | Fijaciones ligeras, carpintería metálica, ensamblajes no críticos |
| 5 | ≈ 500 MPa | Aplicaciones generales de maquinaria ligera |
| 6 | ≈ 600 MPa | Uso general en construcción y equipos estándar |
| 8 | ≈ 800 MPa | Para pernos clase 8.8, uniones de maquinaria e industria |
| 10 | ≈ 1000 MPa | Para pernos clase 10.9, aplicaciones de alta resistencia |
| 12 | ≈ 1200 MPa | Para pernos clase 12.9, uniones críticas en automoción, ferroviario y defensa |

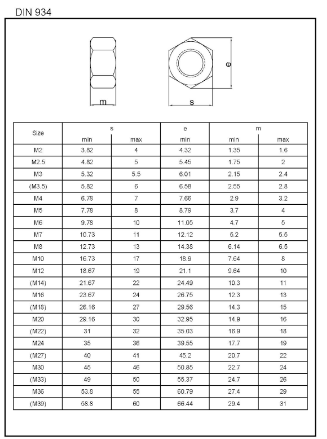

Tabla de medidas – Tuercas hexagonales DIN 934
| Rosca (M) | d (Ø interior rosca) mm | s (anchura llave) mm | m (altura tuerca) mm |
|---|---|---|---|
| M2 | 2.0 | 4.0 | 1.6 |
| M2.5 | 2.5 | 5.0 | 2.0 |
| M3 | 3.0 | 5.5 | 2.4 |
| M4 | 4.0 | 7.0 | 3.2 |
| M5 | 5.0 | 8.0 | 4.0 |
| M6 | 6.0 | 10.0 | 5.0 |
| M8 | 8.0 | 13.0 | 6.5 |
| M10 | 10.0 | 17.0 | 8.0 |
| M12 | 12.0 | 19.0 | 10.0 |
| M14 | 14.0 | 22.0 | 11.0 |
| M16 | 16.0 | 24.0 | 13.0 |
| M18 | 18.0 | 27.0 | 15.0 |
| M20 | 20.0 | 30.0 | 16.0 |
| M22 | 22.0 | 32.0 | 18.0 |
| M24 | 24.0 | 36.0 | 19.0 |
| M27 | 27.0 | 41.0 | 22.0 |
| M30 | 30.0 | 46.0 | 24.0 |
| M33 | 33.0 | 50.0 | 26.0 |
| M36 | 36.0 | 55.0 | 29.0 |
| M39 | 39.0 | 60.0 | 31.0 |
| M42 | 42.0 | 65.0 | 34.0 |
| M45 | 45.0 | 70.0 | 36.0 |
| M48 | 48.0 | 75.0 | 38.0 |
| M52 | 52.0 | 80.0 | 42.0 |
| M56 | 56.0 | 85.0 | 45.0 |
| M60 | 60.0 | 90.0 | 48.0 |
| M64 | 64.0 | 95.0 | 51.0 |
