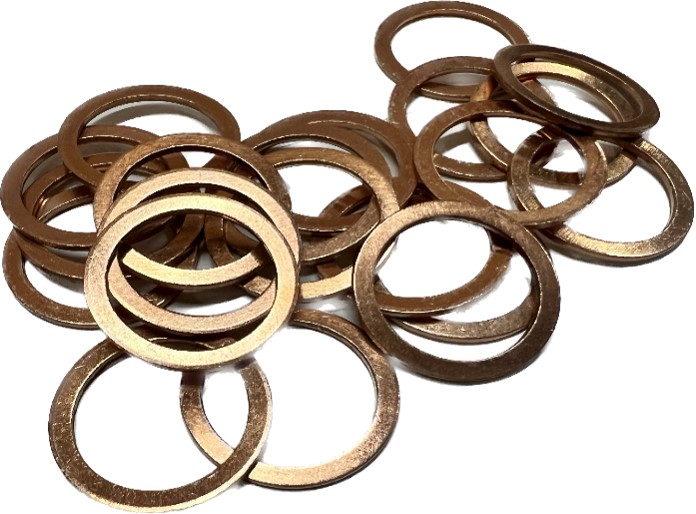

Arandela de cobre DIN 7603

¿Qué es el DIN 7603?

La normativa DIN 7603 define las características dimensionales y funcionales de las juntas metálicas planas utilizadas como elementos de estanqueidad en conexiones roscadas, sistemas hidráulicos, neumáticos, compresores, bombas y conducciones industriales. Estas juntas están diseñadas para garantizar el cierre hermético bajo presión en uniones estáticas.

Se fabrican habitualmente en cobre, aluminio, acero inoxidable y versiones bimetálicas, con diferentes acabados o tratamientos superficiales para mejorar su comportamiento ante fluido, presión y temperatura.

Las juntas DIN 7603 están ampliamente estandarizadas y utilizadas en automoción, hidráulica, ferroviario, maquinaria industrial y sectores energéticos.

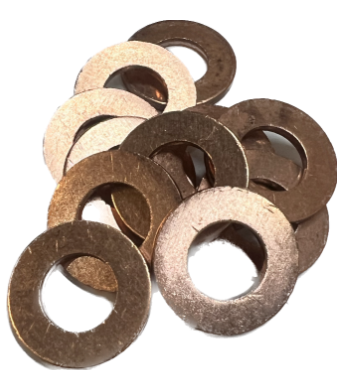

arandela de cobre

Fábrica Arandela de Cobre

En Dyscar somos fabricante y proveedor especializado de arandelas de cobre para sellado metálico en automoción, hidráulica, neumática, HVAC-R y MRO. Producimos arandelas de cobre recocido (Cu-DHP/CW024A) con fluencia controlada para garantizar estanqueidad en racores, tapones, banjos y líneas de aceite/combustible, conforme a DIN 7603 y a plano del cliente.

  • Forma A (Plana): Este tipo es una junta plana, típicamente utilizada en aplicaciones donde se requiere un sellado simple pero efectivo. Son adecuadas para superficies planas y se pueden utilizar en una variedad de materiales, incluyendo cobre, aluminio y acero blando.
  • Forma C (Con relleno, las que se chafan): Este tipo de junta incluye un agujero de relleno que permite la inyección de un sellador adicional si es necesario. Es útil en aplicaciones donde se requiere un sellado extra o donde las condiciones de operación pueden ser más severas.
  • Forma con Nervio (Nervada): Estas juntas se caracterizan por tener un nervio o resalte en su estructura. El nervio proporciona un punto de presión focalizado, mejorando el sellado en aplicaciones donde se requiere un ajuste más preciso o un sellado más efectivo bajo condiciones variables. La presencia del nervio ayuda a compensar las irregularidades menores en las superficies de sellado y a mantener la integridad del sellado bajo cambios de presión o temperatura.

Capacidades de fabricación

  • Norma y a medida: DIN 7603 (A/B/C/D) y custom según plano (Øi, Øe, espesor, tolerancias).

  • Rangos orientativos: Øi 3–60 mm, Øe 6–90 mm, espesor 0,5–3,0 mm (otros bajo consulta).

  • Materiales: Cu-DHP (fosforoso desoxidado) recocido suave; opciones estañado/niquelado para ambientes corrosivos/galvánicos.

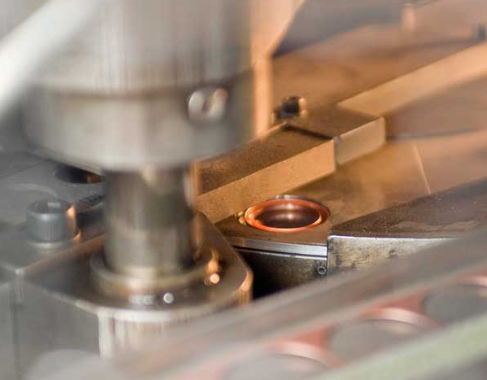

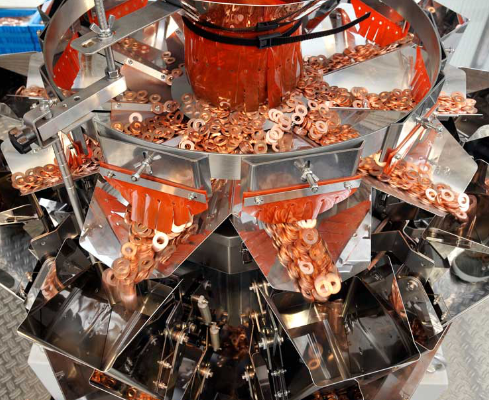

  • Procesos: troquelado desde bobina, recocido en horno controlado, rebarbado/tamboreado, lavado industrial, inspección óptica y embolsado por lotes.

  • Acabados: bordes desbarbados, limpieza libre de aceites, loteado con trazabilidad completa.

JuntasCaracterísticas Técnicas

  • Sellado metálico fiable por fluencia del cobre recocido.

  • Amplio rango térmico (apto para alta temperatura del motor/fluido).

  • Compatibilidad química con aceites, gasóleo/gasolina, ATF, glicoles.

  • Montaje sencillo: asiento plano, par de apriete controlado.

  • Sectores: automoción, MRO industrial, HVAC-R, maquinaria, marino.

Arandela de cobre DIN 7603 para sellado de uniones roscadas en hidráulica, neumática y automoción. Fabricada en cobre recocido (Cu-DHP) para deformación controlada y estanqueidad frente a aceites, combustibles, refrigerantes y fluidos industriales. Uso típico en racores, tapones roscados, banjos, bombas y líneas de freno/aceite. Disponible en medidas métricas (ej.: M6, M8, M10, M12, M14, M16, M18, M20…)* con diámetros interior/exterior según norma DIN 7603.

Productos relacionados

Arandelas de Aluminio DIN 7603

Metal Goma - Bonded Seal

Juntas de caucho

Juntas Fibras Sintéticas

DIN 7603 C

Arandela Tapón de Carter

¡Contacta con nosotros!

ARANDELA DE COBRE DIN 7603: SELLADO METÁLICO PRECISO PARA HIDRÁULICA Y AUTOMOCIÓN

Arandela de cobre DIN 7603 – arandelas de sellado cobre DIN 7603
La arandela de cobre DIN 7603 (también conocida como arandelas de sellado cobre DIN 7603) es el estándar más utilizado para estanqueidad en uniones roscadas. Por construcción, el cobre recocido se adapta a las superficies de apoyo y asegura el cierre bajo par controlado.

Sealing washer DIN 7603 (copper) – anillo de sellado cobre
En catálogos internacionales puede figurar como “sealing washer DIN 7603 (copper)” o “anillo de sellado cobre”, con las mismas dimensiones normalizadas que la versión en español.

DIN 7603 forma A / forma B / forma C / forma D – cobre recocido Cu-DHP (CW024A)
La norma contempla DIN 7603 forma A, B, C y D. Fabricamos en cobre recocido Cu-DHP (CW024A) con fluencia controlada para una estanqueidad fiable en servicio.

MATERIALES Y ALTERNATIVAS: ARANDELA DE ALUMINIO DIN 7603 Y ARANDELA DE ACERO INOXIDABLE
Además del cobre, existen variantes como la arandela de aluminio DIN 7603 para combinaciones específicas de materiales, y la arandela de acero inoxidable (A4 / 316Ti) DIN 7603 para entornos agresivos. Bajo demanda, también ofrecemos arandela cobre estañado o niquelado para mejorar el comportamiento frente a corrosión/galvanismo.

MEDIDAS Y FORMAS DE COMPRA: ARANDELA COBRE M6, M8, M10, M12, M14, M16, M20…
Disponibles en métricas habituales (arandela cobre M6, M8, M10, M12, M14, M16, M20, etc.) y formatos especiales.

Surtido arandelas de cobre DIN 7603 (kits)
Para mantenimiento, ofrecemos surtido arandelas de cobre DIN 7603 con las medidas más usadas en racores y tapones.

Ø interior × Ø exterior × espesor – tabla DIN 7603
La selección se basa en Ø interior × Ø exterior × espesor según la tabla DIN 7603. Si necesita equivalencias por rosca o tolerancias, nuestro equipo le asesora.

APLICACIONES: ARANDELA COBRE PARA TAPÓN DE CÁRTER, BANJO ACEITE, LÍNEAS DE COMBUSTIBLE Y FRENO
Uso típico como arandela cobre para tapón de cárter, banjo aceite y sellado de líneas de combustible y freno. También se emplea en racores hidráulicos y neumáticos donde se requiere sellado metálico.

Tapones roscados DIN 908 / DIN 910
Compatibles con tapones roscados DIN 908 y DIN 910, muy frecuentes en carcasas, bombas y colectores.

PRESTACIONES Y PROPIEDADES: ESTANQUEIDAD POR DEFORMACIÓN DEL COBRE RECOCIDO
La estanqueidad se logra por deformación (fluencia controlada) del cobre recocido, lo que permite compensar micro-irregularidades sin recurrir a selladores adicionales.

Alta conductividad térmica y resistencia a aceites, combustibles y glicoles
El cobre aporta alta conductividad térmica y compatibilidad con aceites, combustibles y glicoles, manteniendo el sellado en condiciones reales de trabajo.

Rango térmico hasta 300 °C (según forma y aplicación)
En aplicaciones habituales, el rango térmico llega hasta 300 °C aproximadamente, condicionando el espesor y la forma de la arandela y el par de apriete recomendado.

COMPRAR ARANDELAS DE COBRE DIN 7603 – PRECIO ARANDELA COBRE M10/M12…
Consulte precio arandela cobre M10, M12 y otras métricas. Atendemos series y pedidos mixtos con identificación por lote y certificación de material.

Arandela de cobre DIN 7603 forma A M22×27 (ejemplo de referencia)
Ejemplo habitual de catálogo: arandela de cobre DIN 7603 forma A M22×27 con espesor según tabla. Disponibles otras medidas y formas.

Sealing washers DIN 7603 price – request quote
Para exportación, gestione su consulta como “sealing washers DIN 7603 price – request quote” indicando medida (ID × OD × thickness), cantidad y aplicación.
