DIN471 y DIN472

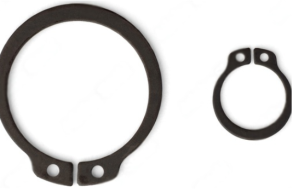

Los anillos Seeger, también conocidos como circlips de seguridad, son elementos de fijación elástica que se montan en ranuras mecanizadas de ejes o alojamientos para asegurar el posicionamiento axial de rodamientos, engranajes, cojinetes o piezas móviles.

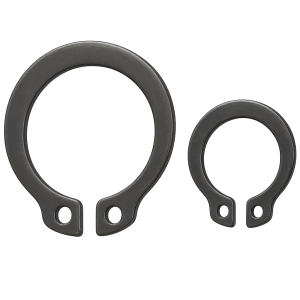

DIN 471 → Anillo Seeger para ejes (External Circlip)
Se monta en una ranura exterior de un eje para impedir el desplazamiento axial de componentes.DIN 472 → Anillo Seeger para agujeros (Internal Circlip)
Se monta en una ranura interior de un alojamiento (agujero) y asegura que piezas insertadas no se desplacen axialmente.
Medidas Disponibles
Los anillos Seeger están recogidos en las normativas DIN471 y DIN472. A continuación, puedes chequear las diferentes medidas.

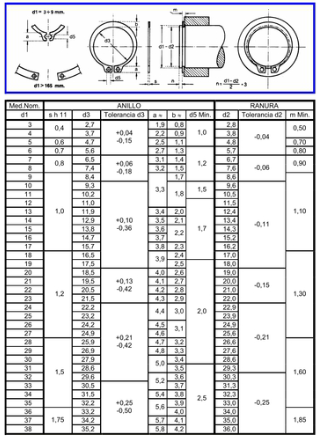

DIN 471 – Anillos Seeger para ejes
| d1 (Ø nominal eje) mm | d2 (Ø libre anillo) mm | s (espesor) mm | b (ancho ranura) mm | t (profundidad ranura) mm |
|---|---|---|---|---|
| 10 | 9.4 | 0.8 | 0.8 | 0.35 |
| 15 | 14.3 | 1.0 | 1.0 | 0.40 |
| 20 | 19.2 | 1.2 | 1.2 | 0.50 |
| 25 | 24.2 | 1.2 | 1.2 | 0.50 |
| 30 | 29.2 | 1.5 | 1.5 | 0.60 |
| 40 | 39.0 | 1.75 | 1.75 | 0.70 |
| 50 | 49.0 | 2.0 | 2.0 | 0.80 |
| 60 | 59.0 | 2.0 | 2.0 | 0.80 |
| 80 | 79.0 | 3.0 | 3.0 | 1.20 |
| 100 | 99.0 | 3.0 | 3.0 | 1.20 |
(la norma incluye medidas desde Ø 3 mm hasta Ø 400 mm, aquí mostramos las más comunes en industria)
DIN 472 – Anillos Seeger para agujeros
| d1 (Ø nominal agujero) mm | d3 (Ø libre anillo) mm | s (espesor) mm | b (ancho ranura) mm | t (profundidad ranura) mm |
|---|---|---|---|---|
| 10 | 10.7 | 0.8 | 0.8 | 0.35 |
| 15 | 15.7 | 1.0 | 1.0 | 0.40 |
| 20 | 20.7 | 1.2 | 1.2 | 0.50 |
| 25 | 25.7 | 1.2 | 1.2 | 0.50 |
| 30 | 30.7 | 1.5 | 1.5 | 0.60 |
| 40 | 40.9 | 1.75 | 1.75 | 0.70 |
| 50 | 50.9 | 2.0 | 2.0 | 0.80 |
| 60 | 60.9 | 2.0 | 2.0 | 0.80 |
| 80 | 80.9 | 3.0 | 3.0 | 1.20 |
| 100 | 100.9 | 3.0 | 3.0 | 1.20 |
¿Cómo instalar un anillo Seeger?
Instalación de anillos DIN 471 (para ejes – externos)
- Herramienta adecuada: Utilizar alicates de puntas para anillos Seeger externos.
- Apertura controlada: Introducir las puntas del alicate en los orificios del anillo y abrirlo ligeramente.
- Colocación en el eje: Deslizar el anillo abierto sobre el extremo del eje hasta la ranura mecanizada.
- Liberación: Soltar la presión del alicate para que el anillo se cierre y encaje en la ranura.
- Verificación: Comprobar que el anillo está asentado correctamente y no sobresale.
Instalación de anillos DIN 472 (para agujeros – internos)
- Herramienta adecuada: Usar alicates de puntas para anillos Seeger internos.
- Compresión controlada: Insertar las puntas del alicate en los orificios del anillo y cerrarlo ligeramente.
- Colocación en el alojamiento: Introducir el anillo comprimido en el orificio hasta la ranura mecanizada.
- Liberación: Aflojar el alicate para que el anillo se expanda y encaje en la ranura.
- Verificación: Asegurar que el anillo queda firmemente asentado y sin holguras.

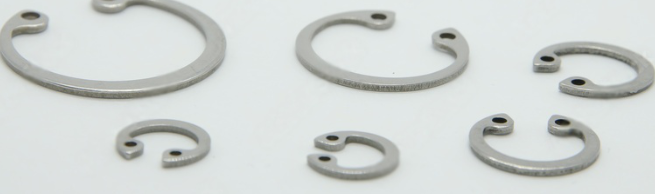

Los anillos Seeger de acero inoxidable de Dyscar son la elección perfecta para entornos donde se requiere una resistencia excepcional a la corrosión, como en aplicaciones expuestas a ambientes corrosivos o a la intemperie.
Este material es también ideal para aplicaciones en sectores como la alimentación o la medicina, donde la higiene y la resistencia a la limpieza frecuente son fundamentales.
Los anillos Seeger con acabado pavonado de Dyscar son ideales para aplicaciones donde la resistencia a la corrosión y la durabilidad son cruciales.
Este acabado proporciona una capa protectora que no solo mejora la resistencia a la corrosión, sino que también ofrece cierta resistencia al desgaste, lo cual es esencial en entornos industriales exigentes.
El pavonado confiere a los anillos una apariencia estética más oscura, lo cual puede ser preferido en ciertas aplicaciones donde el aspecto del componente es una consideración.
