Las bridas de acero inoxidable, acero al carbono o aluminio, son componentes esenciales en sistemas de tuberías industriales. Actúan como elementos de unión entre tramos de tubería, válvulas, bombas u otro equipo, permitiendo un montaje y desmontaje sin necesidad de corte ni operaciones destructivas. Están fabricadas como discos metálicos con perforaciones perimetrales para tornillos, entre los cuales se sitúa una junta que garantiza la estanqueidad de la unión
Bridas de Cuello Soldado (Weld Neck Flanges):
Normativa: ISO 7005-1, DIN 2635.
Proporciona una transición suave entre el tubo y la brida, ideal para aplicaciones de alta presión y temperatura. Además, permite inspecciones radiográficas de la soldadura.

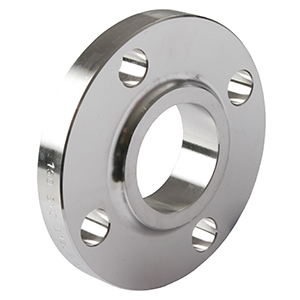

Bridas Deslizantes (Slip-On Flanges):
Normativa: ISO 7005-1, DIN 86029.
Se deslizan sobre el tubo y se sueldan en su lugar. Son más económicas y fáciles de instalar, adecuadas para presiones bajas a moderadas.

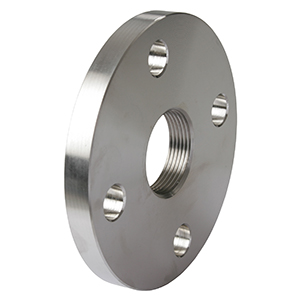

Bridas Roscadas (Threaded Flanges):
Normativa: ISO 7005-1, DIN 2566.
Montada en tuberías previamente roscadas. Es una solución útil donde no se permiten soldaduras. No se recomienda en entornos de alta variabilidad de presión

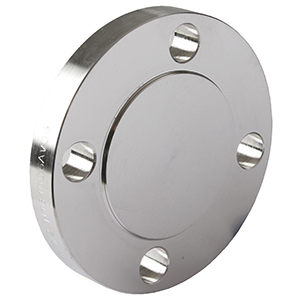

Bridas Ciegas (Blind Flanges):
Normativa: ISO 7005-1, DIN 2527.
Características: Se utilizan para sellar el final de las tuberías, válvulas o aberturas, proporcionando un cierre hermético. Son esenciales para las inspecciones y las reparaciones.

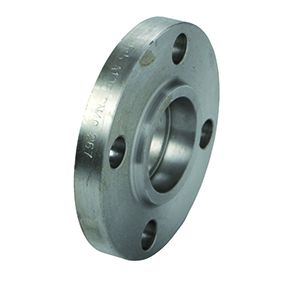

Brida de asiento para soldar (Socket Weld, SW)
Normativa: ISO 7005-1, DIN 2565.
El tubo encaja en la brida y la unión se realiza por soldadura filete, ocupando poco espacio longitudinal. Ideal para diámetros pequeños y aplicaciones de vapor, agua, gas o aire comprimido
DIN / EN 1092-1.
La norma DIN EN 1092-1 especifica los requisitos para bridas de acero y accesorios de bridas de acero para tuberías, destinadas a la unión de equipos y tuberías en sistemas de tuberías sometidos a presión, para aplicaciones de transporte y almacenamiento. Abarca una serie de tipos de bridas, dimensiones, tolerancias, designación, ensayos, marcado y requisitos de material.
Juntas de Expansión
Las juntas de expansión son elementos flexibles diseñados para absorber movimientos axiales, laterales y angulares en tuberías y equipos industriales. Fabricadas en metal corrugado, caucho reforzado o PTFE, compensan la dilatación térmica, vibraciones y desalineaciones, protegiendo bridas, válvulas y bombas frente a esfuerzos mecánicos.
