Al igual que las juntas RX, las juntas BX se energizan con la presión del sistema, mejorando el sellado conforme se incrementa la presión.
Estas juntas están diseñadas para operar en rangos de presión muy elevados, generalmente por encima de 10,000 psi hasta 20,000 psi. Son especialmente adecuadas para condiciones extremas donde se requiere un sellado seguro y fiable.
| Material | Dureza Brinell (HB) | Identificación | Comentarios |
|---|---|---|---|
| Hierro dulce | 90 HB | D | Uso general en presiones bajas/medias. |
| Acero al carbono (calmado) | 120 HB | S | Muy común en industria general. |
| 4-6% Cr 1/2% Mo (F5) | 130 HB | F5 | Buena resistencia a fluencia y temperaturas medias-altas. |
| Acero inoxidable 304 | 160 HB | S304 | Resistente a la corrosión en medios estándar. |
| Acero inoxidable 316 | 160 HB | S316 | Excelente resistencia en ambientes marinos, químicos y petroquímicos. |
| Acero inoxidable 321 | 160 HB | S321 | Apto para aplicaciones a alta temperatura (estabilizado con Ti). |
| Acero inoxidable 347 | 160 HB | S347 | Similar a 321 pero estabilizado con Nb. |
| Acero inoxidable 410 | 170 HB | S410 | Martensítico, buena dureza y resistencia al desgaste. |
| Inconel 625 | – | 625 | Resistencia sobresaliente a altas temperaturas y corrosión severa. |
| Incoloy 825 | – | 825 | Excelente resistencia en ambientes con ácidos y sales. |
| Hastelloy C-276 | – | C-276 | Muy alta resistencia química y a oxidación. |
| Duplex (S31803) | – | S31803 | Alta resistencia mecánica y a la corrosión. |
| Titanio | – | TI | Ligero, alta resistencia y resistencia química extrema. |
| Monel | – | M | Especial para ambientes con agua de mar y sales. |
Juntas RTJ Tipo BX
Están diseñadas únicamente para presiones muy altas (5000 a 20.000 psi, típicamente en equipos API 6A).
Tienen un diseño que permite un sellado radial y axial simultáneo.
Las medidas son totalmente diferentes a R y RX, incluso el canal de brida es específico.
No son intercambiables con R ni RX.
Suelen usarse en cabezas de pozo, válvulas de alta presión y conexiones críticas.

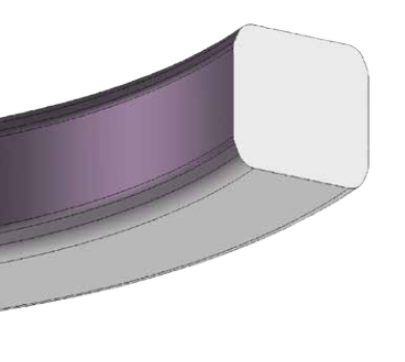

- Diseño de Perfil: Las juntas BX poseen un perfil cuadrado y se caracterizan por presentar un chaflán en las esquinas interiores. Esto les permite tener una mayor capacidad de carga y, por ende, una mejor eficiencia de sellado a altas presiones.
Juntas RTJ Tipo BX – (ASME B16.20 / API 6A)
| Nº Junta BX | NPS (Tubo) | Presión (psi) | Diámetro Interior A (mm) | Diámetro Exterior B (mm) | Ancho C (mm) | Altura t (mm) |
|---|---|---|---|---|---|---|
| BX150 | 1.11/16” | 5000 – 20000 | 42,86 | 54,76 | 11,91 | 6,35 |
| BX151 | 1.15/16” | 5000 – 20000 | 49,23 | 61,90 | 11,91 | 6,35 |
| BX152 | 2.1/16” | 5000 – 20000 | 52,37 | 65,02 | 11,91 | 6,35 |
| BX153 | 2.3/8” | 5000 – 20000 | 60,33 | 73,03 | 11,91 | 6,35 |
| BX154 | 2.9/16” | 5000 – 20000 | 65,07 | 77,79 | 11,91 | 6,35 |
| BX155 | 3.1/16” | 5000 – 20000 | 77,72 | 90,44 | 11,91 | 6,35 |
| BX156 | 3.1/8” | 5000 – 20000 | 79,50 | 92,20 | 11,91 | 6,35 |
| BX157 | 3.1/2” | 5000 – 20000 | 90,50 | 104,14 | 11,91 | 6,35 |
| BX158 | 4.1/16” | 5000 – 20000 | 103,20 | 116,84 | 11,91 | 6,35 |
| BX159 | 4.1/16” (alt.) | 5000 – 20000 | 105,41 | 119,05 | 11,91 | 6,35 |
| BX160 | 4.1/2” | 5000 – 20000 | 114,30 | 127,99 | 11,91 | 6,35 |
| BX161 | 5.1/8” | 5000 – 20000 | 130,18 | 143,86 | 11,91 | 6,35 |
| BX162 | 5.1/8” (alt.) | 5000 – 20000 | 133,35 | 147,04 | 11,91 | 6,35 |
| BX163 | 7.1/16” | 5000 – 20000 | 180,98 | 195,07 | 11,91 | 6,35 |
| BX164 | 7.1/16” (alt.) | 5000 – 20000 | 186,69 | 200,78 | 11,91 | 6,35 |
| BX165 | 9” | 5000 – 20000 | 228,60 | 242,29 | 11,91 | 6,35 |
| BX166 | 9” (alt.) | 5000 – 20000 | 233,43 | 247,12 | 11,91 | 6,35 |
| BX167 | 11” | 5000 – 20000 | 284,48 | 298,18 | 11,91 | 6,35 |
| BX168 | 11” (alt.) | 5000 – 20000 | 290,83 | 304,52 | 11,91 | 6,35 |
| BX169 | 13.5/8” | 5000 – 20000 | 352,43 | 366,12 | 11,91 | 6,35 |
| BX170 | 13.5/8” (alt.) | 5000 – 20000 | 359,00 | 372,70 | 11,91 | 6,35 |
| BX171 | 16.3/4” | 5000 – 20000 | 433,07 | 446,76 | 11,91 | 6,35 |
| BX172 | 16.3/4” (alt.) | 5000 – 20000 | 438,91 | 452,60 | 11,91 | 6,35 |
| BX173 | 18.3/4” | 5000 – 20000 | 476,25 | 489,94 | 11,91 | 6,35 |
| BX174 | 18.3/4” (alt.) | 5000 – 20000 | 482,60 | 496,29 | 11,91 | 6,35 |
| BX175 | 21.1/4” | 5000 – 20000 | 539,75 | 553,44 | 11,91 | 6,35 |
